Modyfikowanie siatki płaszczyzny roboczej

W przypadku używania płaszczyzny roboczej można zmienić odstępy i rozmiar siatki oraz ją obrócić.

Zmiana siatki płaszczyzny roboczej

1. W razie konieczności kliknij opcję (Pokaż), aby wyświetlić płaszczyznę roboczą.
   • Karta Architekturapanel Płaszczyzna robocza (Pokaż)
   • Edytor rodzin: karta Utwórzpanel Płaszczyzna robocza (Pokaż)
2. Wybierz płaszczyznę roboczą.
   Uwaga: Kliknij krawędź płaszczyzny roboczej, aby ją wybrać.
3. Wykonaj jedną z czynności:

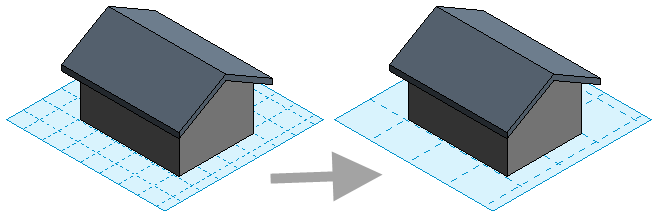

   • Modyfikowanie rozmieszczenia osi siatki: Na pasku opcji w obszarze Odstęp wprowadź wartość określającą wybraną odległość między liniami siatki.

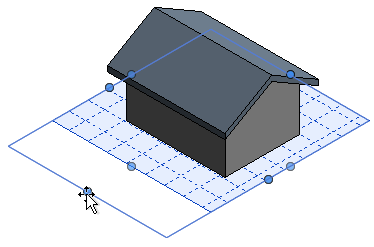

   • Zmiana rozmiaru i przenoszenie siatki: Aby przesunąć siatkę, przeciągnij jej krawędź. Aby zmienić wielkość siatki, przeciągnij uchwyty.

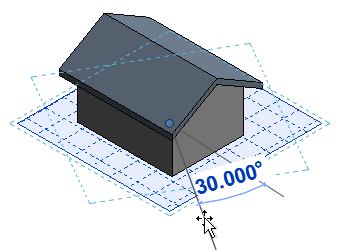

   • Obrót siatki: Kliknij kolejno kartę Zmień | Siatka płaszczyzny roboczejpanel Zmień (Obrót), a następnie obróć siatkę. Dokładne instrukcje zawiera temat Obracanie elementów.


Informacje o obracaniu siatki

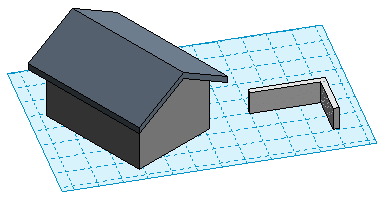

Podczas obracania siatki płaszczyzny roboczej nowa orientacja wpływa na rozmieszczenie komponentów oraz opcje rysowania prostokąta dla ścian i linii. Jeśli na przykład obrócisz siatkę płaszczyzny roboczej, a następnie umieścisz komponent, będzie on zorientowany pod tym samym kątem, co siatka płaszczyzny roboczej. Jeśli tworzysz łańcuch ścian przy użyciu opcji „prostokąt”, możesz je tworzyć tylko w kierunkach, które wyznacza siatka płaszczyzny roboczej.
