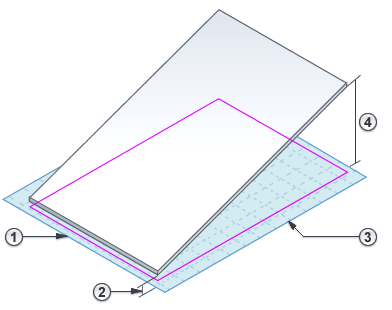

W trybie szkicowania określ właściwości równoległych linii obwiedni w celu utworzenia powierzchni nachylonej.
Za pomocą tej metody można utworzyć powierzchnię nachyloną na następujących typach elementów:
- podbicia
- stropy
- stropy konstrukcyjne
- sufity
Aby utworzyć nachylony dach, zobacz temat Nachylenie dachu.
Aby nachylić płytę budynku, wykonaj procedurę Tworzenie powierzchni nachylonej za pomocą strzałki.
Tworzenie powierzchni nachylonej
- Jeśli tryb szkicowania nie jest jeszcze aktywny, wybierz element w rzucie i kliknij kartę Zmień | <Elementy>
panel Tryb
(Edytuj obwiednię/podrys/szkic). - Wybierz jedną linię obwiedni i na palecie Właściwości wykonaj następujące czynności:
- Wybierz opcję Definiuje stałą wysokość.
- Wprowadź wartości dla następujących właściwości: Poziom
i Odsunięcie od podstawy
.
- Wybierz równoległą linię obwiedni i, używającej tej samej metody, określ właściwości: Poziom
i Odsunięcie od podstawy
.
- Na wstążce kliknij przycisk
(Zakończ tryb edycji).
Aby zobaczyć uzyskaną powierzchnię nachyloną, otwórz widok 3D lub przekrój.
