W trybie szkicowania można narysować strzałkę nachylenia w celu utworzenia powierzchni nachylonej na elemencie, takim jak dach lub strop.
Za pomocą tej metody można utworzyć powierzchnię nachyloną na następujących typach elementów:
- dachy
- podbicia
- stropy
- stropy konstrukcyjne
- sufity
- podstawy budynku
- Jeśli tryb szkicowania nie jest jeszcze aktywny, wybierz element w rzucie i kliknij kartę Zmień | <elementy>
panel Tryb
(Edytuj obwiednię/podrys/szkic). - Kliknij opcję Zmień | Utwórz/edytuj obwiedniękartę Rysuj
(Strzałka nachylenia). - Narysuj strzałkę nachylenia w obszarze rysunku: kliknij raz, aby określić jej punkt początkowy (koniec), a następnie kliknij ponownie, aby określić jej punkt końcowy (początek).
Strzałka nachylenia musi zaczynać się na istniejącej linii szkicu. Więcej przykładów i porad zawiera temat Informacje o strzałkach nachylenia.
- (Opcja) Udoskonal nachyloną powierzchnię, używając jednej z poniższych metod:

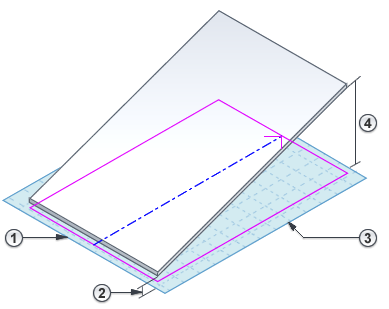

Określenie wysokości powierzchni nachylonej na górze i u dołu
- Gdy wybrana jest strzałka nachylenia, przejdź do palety Właściwości.
- Dla opcji Określ wybierz wartość Wysokość na końcu.
- Wprowadź wartości dla następujących właściwości: Poziom na końcu
, Odsunięcie wysokości na końcu
, Poziom na początku
i Odsunięcie wysokości na początku
.

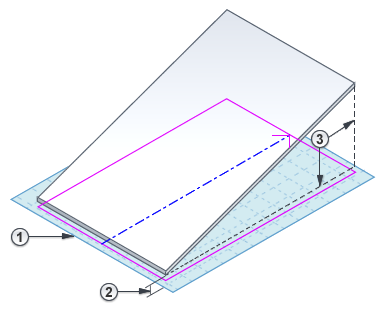

Określenie nachylenia (przyrost wysokości/rzut)
- Gdy wybrana jest strzałka nachylenia, przejdź do palety Właściwości.
- Dla opcji Określ wybierz wartość Nachylenie.
- Wprowadź wartości dla następujących właściwości: Poziom na końcu , Odsunięcie wysokości na końcu i Nachylenie .
- Na wstążce kliknij przycisk
(Zakończ tryb edycji).
Aby zobaczyć uzyskaną powierzchnię nachyloną, otwórz widok 3D.
