Istnieją dwa typy połączeń zakończeń belki: prostopadłe i ścięte. Narzędzie Połączenia belka/słup umożliwia ich dopasowanie przez usunięcie lub zastosowanie widocznego cięcia belek.
- Otwórz projekt w rzucie lub widoku 3D.
- Kliknij kolejno kartę Zmień
panel Edycja geometrii
(Połączenia belek/słupów). Aktywowany zostaje tryb edycji, w którym widoczne są kontrolki strzałek cięcia na połączeniu końców belek i, w odpowiednich wypadkach, słupów.
- Na pasku opcji przefiltruj widoczne kontrolki połączenia w oparciu o następujące materiały: Stal, Drewno, Beton prefabrykowany i Inny.

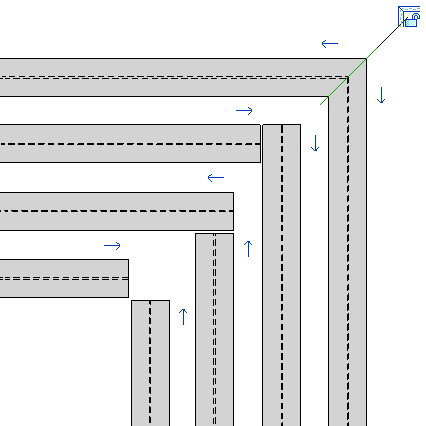

- Kliknij kontrolkę strzałki cięcia, aby zmienić kierunek cięcia na wskazywany przez strzałkę.
- Jeśli belka jest cięta, strzałka jest skierowana do połączenia.
- Jeśli belka nie jest cięta, strzałka jest skierowana od połączenia.
- Jeśli dwie współpłaszczyznowe belki z tej samej rodziny i tego samego typu bez obrotu przekroju poprzecznego w połączeniu nie są cięte, połączenie staje się połączeniem ściętym.
Uwaga: Dopasowywanie cięcia za pomocą narzędzia Połączenia belek/słupów nie spowoduje resetowania ani zmiany domyślnych ustawień przedłużeń w opcji Właściwości elementu, ustawień Symboliczna odległość cięcia ani dopasowań geometrii belki.
W przypadku połączeń ściętych wszystkie inne belki należące do połączenia zostaną ucięte od połączenia ściętego. Można również kliknąć blokadę połączenia kątowego na ucios, która umożliwia blokowanie geometrii na średnim i wysokim poziomie szczegółowości.
