Okno dialogowe Parametry analizy harmonicznej (FRF) służy do definiowania parametrów analizy drgań harmonicznych w dziedzinie częstotliwości (FRF) dla przypadku obciążenia zdefiniowanego dla konstrukcji.
Okno to może być wywołane na ekran:
- po naciśnięciu przycisku Nowy znajdującego się w oknie dialogowym Typy analizy, wybraniu opcji Analiza harmoniczna w dziedzinie częstotliwości (FRF) i naciśnięciu przycisku OK w oknie dialogowym Nowy przypadek
- po wybraniu opcji Analiza harmoniczna w dziedzinie częstotliwości (FRF) i naciśnięciu przycisku OK w oknie dialogowym Zmiana typu analizy lub naciśnięciu klawisza Parametry w oknie Typy analizy (podświetlony powinien być przypadek analizy FRF).
Uwaga: Aby zdefiniować typy analizy harmonicznej i analizy harmonicznej w dziedzinie częstotliwości (FRF), najpierw należy zdefiniować analizę modalną. W przeciwnym razie te typy analizy nie będą dostępne.

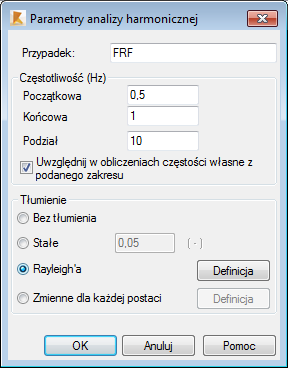

W powyższym oknie dialogowym określone mogą zostać następujące parametry:
- Częstotliwość - początkowa - początek przedziału dziedziny częstotliwości
- Częstotliwość - końcowa - koniec przedziału dziedziny częstotliwości
- Podział - liczba kroków na ile będzie podzielony zakres dziedziny częstotliwości, w każdym z kroków jest wykonywana analiza harmoniczna i zapisywane wyniki
- Uwzględnij w obliczeniach częstotliwości własne z podanego zakresu - po wybraniu tej opcji, dodatkowo do kroków wynikających z podziału zakresu częstotliwości, zostaną uwzględnione punkty w częstotliwościach drgań własnych.
W dolnej części okna dialogowego określone mogą zostać parametry tłumienia dla analizy harmonicznej; analiza może być przeprowadzona bez uwzględniania tłumienia lub tłumienie może być definiowane jako:
- stałe
- Rayleigh - obliczane podczas obliczeń w oparciu o wartości własne i tłumienie materiału; należy nacisnąć przycisk Definicja, który jest dostępny dla tej opcji, aby wyświetlić dodatkowe okno dialogowe
- zmienne dla każdej postaci - dla tej opcji dostępny staje się przycisk Definicja, którego naciśnięcie otwiera dodatkowe okno dialogowe służące do definicji wartości tłumienia dla każdej postaci.
Należy wziąć pod uwagę, że przy braku tłumienia obliczenia w punktach częstotliwości drgań własnych dadzą rezultaty nieoznaczone, wynikające z rezonansu.
