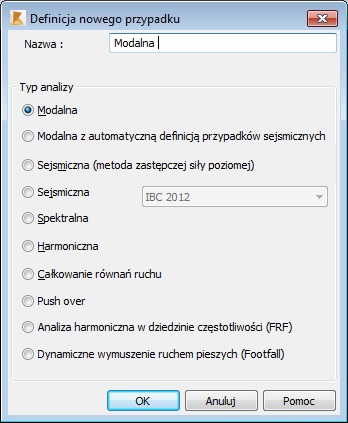

Naciśnięcie opcji Dodaj nowy przypadek w oknie dialogowym Typy analizy spowoduje wyświetlenie okna Definicja nowego przypadku. Pozwala ono zdefiniować w konstrukcji nowe przypadki dynamiczne.
W powyższym oknie dialogowym można zdefiniować następujące typy analiz:
- Modalna
- Spektralna
- Sejsmiczna (metodą analizy spektrum odpowiedzi)
- Sejsmiczna (metodą zastępczej siły poziomej)
- Harmoniczna
- Całkowanie równań ruchu
- Analiza pushover
- Analiza modalna z automatyczną definicją przypadków sejsmicznych
- Harmoniczna w dziedzinie częstotliwości (FRF)
- Analiza Footfall.
Aby zdefiniować analizę danego typu, należy:
- Podać nazwę pliku.
- Wybierz odpowiedni rodzaj analizy: modalna, spektralna, sejsmiczna (metoda spektrum odpowiedzi), sejsmiczna (statyczna metoda zastępcza), harmoniczna, całkowania równań ruchu lub pushover i kliknij OK. W przypadku spektralnej analizy sejsmicznej należy również wybrać normę sejsmiczną.
- Zdefiniować parametry analizy w wyświetlonym oknie. Po określeniu parametrów analizy przypadek analizy dodawany jest do listy przypadków obciążenia konstrukcji.
Analiza sejsmiczna z użyciem metody zastępczej siły poziomej pozostaje niezależna od pozostałych przypadków i nie wymaga wcześniejszego zdefiniowania modalnego przypadku.
Wybranie opcji Modalna z automatyczną definicja przypadków sejsmicznych znajdującej się w powyższym oknie dialogowym pozwala na jednoczesną definicję przypadku analizy modalnej (z definicją parametrów analizy modalnej) i przypadku analizy sejsmicznej (z wyborem normy sejsmicznej i definicją parametrów analizy sejsmicznej). Po wyborze opcji Modalna z automatyczną definicja przypadków sejsmicznych otwierane jest okno dialogowe Analiza modalna.
W dolnej części okna dialogowego znajdują się dwa typy analizy konstrukcji:
- Analiza harmoniczna w dziedzinie częstotliwości (FRF) - jest to typ analizy konstrukcji polegający na sekwencyjnym wykonywaniu analizy harmonicznej dla kolejnych wartości częstotliwości w wybranym zakresie
- Analiza Footfall - jest to typ analizy konstrukcji pozwalający na badanie wpływu ludzkich kroków (interpretowanych jako siła harmoniczna w pewnym przedziale częstotliwości) na drgania konstrukcji.
Jeżeli nie została zdefiniowana analiza modalna konstrukcji, inne dynamiczne analizy konstrukcji (sejsmiczna, spektralna, całkowania równań ruchu) nie będą dostępne. Dla analizy widmowej, sejsmicznej i całkowania równań ruchu należy użyć wyników uzyskanych podczas analizy modalnej struktury. Przed zdefiniowaniem parametrów tej analizy należy zdefiniować analizę modalną struktury. Użytkownik może zdefiniować kilka analiz modalnych konstrukcji, każdą z nich z innymi parametrami (inne macierze mas, inna wartość tłumienia itp.). Analiza sejsmiczna, spektralna i całkowanie równań ruchu będą wykonane dla parametrów określonych dla analizy modalnej, która znajduje się na liście obciążeń konstrukcji.
