Aby dokonać definicji połączenia sztywnego w konstrukcji, należy (przyjęte jest w tym miejscu założenie, że na liście aktywnych połączeń znajduje się co najmniej jeden typ):
Ręczny tryb definicji
- wybrać typ połączenia sztywnego z listy dostępnych typów połączeń sztywnych
- określić węzeł główny (MASTER) - graficznie wskazując jeden węzeł lub wpisując numer węzła w pole Węzeł główny
- określić węzeł (węzły) podrzędny - graficznie wybierając węzły na ekranie graficznym lub wpisując numery węzłów w pole Selekcja węzłów podrzędnych.
Tryb definicji według listy
- wybrać typ połączenia sztywnego z listy dostępnych typów połączeń sztywnych
- określić węzły główne (MASTER) - graficznie wskazując węzeł (lub węzły) lub wpisując numery węzłów w pole Selekcja węzłów głównych

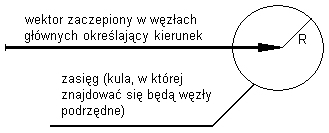

- określ parametry dla węzłów podrzędnych: wektor połączenia (określenie kierunku, orientacji i długości wektora) i zakres (promień R kuli). Patrz rysunek poniżej. Wszystkie węzły znajdujące się w zdefiniowanym zakresie są węzłami podrzędnymi do połączenia sztywnego.
