Opcja służy do edycji/modyfikacji już zdefiniowanych osi konstrukcyjnych.
Aby zmienić oś konstrukcyjną:
- Zaznacz opis osi.
- Kliknij prawym przyciskiem myszy i z menu skrótów wybierz pozycję Właściwości obiektu.

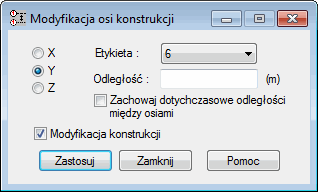

W oknie pokazanym powyżej znajdują się następujące opcje:
- Grupy osi konstrukcyjnych: X, Y, Z. Po wybraniu opcji X, Y lub Z modyfikowane mogą być osie, które są prostopadłe odpowiednio do osi X, Y lub Z.
- Etykieta. Wyświetla listę, na której wybierany jest opis (etykieta) osi konstrukcji, która ma zostać zmodyfikowana.
- Odległość. Pole, w którym należy podać wartość odległości o jaką zostanie przesunięta wybrana oś konstrukcyjna. Uwaga: Odległość może być liczbą dodatnią lub ujemną. Definiowana przy zmianie położenia osi wartość "Odległości" nie może być większa od odległości między najbliższymi osiami konstrukcyjnymi (np. oś konstrukcyjna nr 3 nie może się znaleźć przed osią konstrukcyjną nr 2).
- Zachowaj dotychczasowe odległości między osiami. Jeżeli ta opcja zostanie włączona, to po zmianie położenia wybranej osi konstrukcyjnej nie zostanie zmieniona odległość tej osi od kolejnej osi konstrukcyjnej. Również odległości pomiędzy pozostałymi osiami konstrukcyjnymi będą równe ich dotychczasowym odległościom. Powoduje to przesunięcie o zdefiniowaną "Odległość" kolejnych osi konstrukcyjnych (leżących z prawej strony wybranej osi w przypadku osi pionowych lub leżących nad wybraną osią w przypadku osi poziomych).
- Modyfikacja konstrukcji. Jeżeli ta opcja zostanie włączona, to po zmianie położenia osi konstrukcji uaktualniana będzie również geometria konstrukcji. Położenie węzłów, długości prętów będą dostosowywane do nowego położenia osi konstrukcyjnej.
W oknie wybierana jest odpowiednia grupa osi konstrukcyjnych oraz wpisywana jest etykieta wybranej osi konstrukcyjnej.
