Wyniki

Do obliczeń za pomocą metody uproszczonej wg normy BAEL należy wybrać kartę Wyniki z opcji Wykresy.

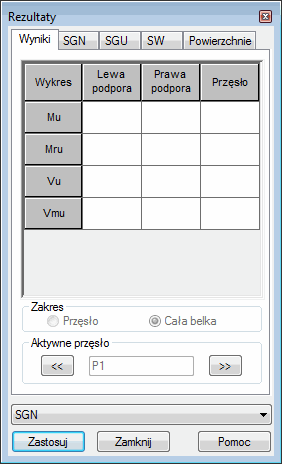

Karta składa się z tabeli, w której wyświetlane są wartości numeryczne wybranych do prezentacji wielkości. Zawartość tabeli związana jest z kategorią wyników wybranych z rozwijanej listy znajdującej się w dolnej części okna dialogowego, jak również od wyboru aktywnego przęsła (w przypadku wieloprzęsłowej belki-ściany). Rodzaj oraz zakres wyświetlanych rezultatów zależny jest także od ustawień na pozostałych kartach okna dialogowego Wykresy.

Tabela podzielona jest na następujące części:

• Typ wykresu zawiera informacje o typie wyświetlanych wartości wraz z odpowiadającymi im jednostkami.
• Lewa podpora
• Prawa podpora
• W polu Przęsło prezentowane są maksymalne wartości występujące w przęśle.

W przypadku wieloprzęsłowej belki-ściany wybór aktywnego przęsła odbywa się poprzez naciśnięcie jednego z przycisków « lub ».

Zestaw prezentowanych wyników może być dowolnie komponowany. Program Robot umożliwia prezentację 20 różnych parametrów (wartości ekstremalne momentów, sił ścinających, powierzchnie zbrojenia itp.). Aby ułatwić proces analizy rezultatów obliczeń przez użytkownika, w programie zdefiniowano następujące kategorie wyników: Siły SGN, Siły SGU, Siły SW, Powierzchnia zbrojenia i Deformacje. Każdy z wymieniowych zestawów zawiera logicznie powiązaną grupę wyników.

Przykładowo: interesują nas wartości ekstremalne momentów zginających obliczonych według metody uproszczonej BAEL w powiązaniu z powierzchnią zbrojenia głównego teoretycznego i rzeczywistego. Jednocześnie chcemy, aby dane te pojawiły się przy wyborze zestawu Siły SGU. Aby tego dokonać, należy:

1. Wybrać kategorię wyników Siły SGU w dolnej części okna dialogowego Wykresy.
2. W karcie Siły SGU wybrać opcje: teoretyczny M i Nośność Mc; pozostałe zestawy wyników należy pozostawić nieaktywne.
3. Kliknąć przycisk Zastosuj, aby zapisać zmiany.
4. W karcie Powierzchnie wybrać opcje Teoretyczna Abt i Rzeczywista Abr; pozostałe zestawy wyników należy pozostawić nieaktywne.
5. Kliknąć przycisk Zastosuj, aby zapisać zmiany.

Tabela wyników numerycznych zostanie wyświetlona w oknie dialogowym karty Wyniki.

Uwaga: Po dokonaniu tych zmian sposób prezentacji wyników będzie identyczny dla każdej nowej belki-ściany utworzonej w obrębie tego samego projektu. Dla belek-ścian obliczanych według normy BAEL uzyskiwane są jedynie wartości ekstremalne sił przekrojowych, dlatego też w oknie graficznym nie są prezentowane żadne wyniki.

Szczegółowy opis obliczania wartości min./maks. sił w przekroju i powierzchni zbrojenia według metody uproszczonej BAEL zawiera temat Zasady obliczania zbrojenia belki-ściany.
