Okno Mapy na prętach można otworzyć na jeden z następujących sposobów:
- Z menu poprzez wybranie polecenia: Rezultaty / Mapy na prętach
- Z paska narzędziowego przez naciśnięcie ikony Mapy na prętach
Dla konstrukcji prętowych opcja pozwala wyświetlić kolorowe mapy uzyskane z analizy sił poprzecznych, naprężeń, deformacji itp. w konstrukcji.

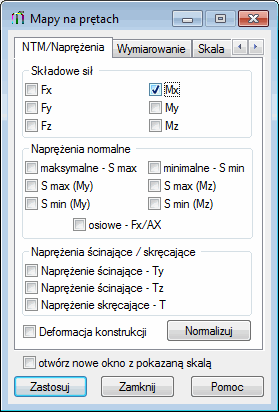

Okno dialogowe składa się z czterech kart:
Dla konstrukcji prezentowana może być tylko jedna wielkość wybrana w prezentowanym powyżej oknie.
Aby przedstawić na ekranie mapę wielkości (obszar rysowania w programie Robot), należy:
- Wybrać tę wielkość i nacisnąć przycisk Zastosuj. Mapa wybranej wielkości zostanie przedstawiona na ekranie.
- Wybrać tę wielkość, a następnie włączyć opcję Otwórz nowe okno. Mapa wybranej wielkości prezentowana będzie w nowym oknie; mapa innej wielkości, jeśli ta była przedstawiana, zostanie zachowana na ekranie w innym oknie.
