Użyj tego okna dialogowego, aby wygenerować model konstrukcji, który zawiera odkształcenia indukowane przez wybrany tryb wyboczenia lub liniową kombinację trybów.
- Dostęp
-
- Kliknij przycisk
(Parametry analizy) na standardowym pasku narzędzi, a następnie przejdź do karty Deformacja wyboczeniowa. - Kliknij kolejno opcje Analiza
Typy analizy, a następnie przejdź do karty Deformacja wyboczeniowa.
- Kliknij przycisk
Odkształcenia nie powodują sił wstępnych, ani naprężenia w strukturze. Jeśli uwzględniane są odkształcenia, to następują tylko zmiany struktury geometrii.
Wykorzystanie opcji wymaga utworzenia przypadku analizy wyboczeniowej oraz przeprowadzenia obliczeń konstrukcji. Zmiana struktury geometrii powoduje usunięcie odkształconej struktury. Jest to niezbędne do ponownego przeprowadzenia obliczeń dla struktury początkowej (nowe tryby wyboczenia) i struktury odkształconej. Wszystkie wyniki są wyświetlane na strukturze odkształconej, natomiast węzły przemieszczenia są określone w zależności od początkowego położenia geometrii zdefiniowanej przez użytkownika.

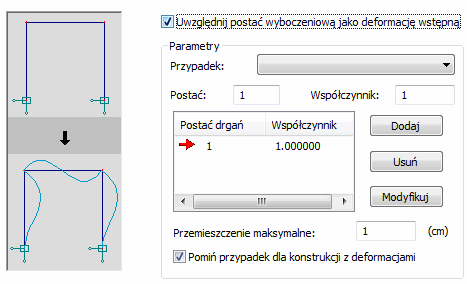

Opcja Tryb wyboczenia jako odkształcenie początkowe umożliwia uwzględnienie odkształcenia dla struktury. Jeśli jest wyłączona (ustawienie domyślne), wszystkie opcje w oknie dialogowym są niedostępne. Jeżeli opcja Uwzględnij postać wyboczeniową jako deformację wstępną jest włączona, to dostępne stają się opcje w powyższym oknie dialogowym i istnieje możliwość definicji parametrów deformacji. Naciśnięcie klawisza Zastosuj powoduje zaakceptowanie wyboru (czyli włączenia lub wyłączenia deformacji), natomiast naciśnięcie klawisza Zamknij powoduje zamknięcie okna dialogowego bez zapamiętania zmian.
W polu Parametry znajduje się lista wyboru Przypadek, która zawiera zdefiniowane dla konstrukcji przypadki wyboczeniowe. Na podstawie wybranego przypadku wyboczeniowego ustalane są deformacje wyboczeniowe. Poniżej znajdują się pola Postać i Współczynnik, które pozwalają na określenie numeru postaci wyboczeniowej oraz współczynnika z jakim wybrana postać zostanie uwzględniona w kombinacji liniowej. Postać i współczynnik może zostać również wybrany z listy postaci i współczynników. Kliknięcie w wybrany wiersz na liście powoduje wpisanie numeru postaci i współczynnika do pól Postać i Współczynnik. Dodawanie, usuwanie i modyfikacja jest możliwa po naciśnięciu następujących klawiszy. Dodanie istniejącej postaci powoduje nadpisanie starych wartości.
Skalowanie deformacji jest możliwe po zdefiniowaniu wartości w polu Przemieszczenie maksymalne Wartość umożliwia skalowanie wybranej postaci lub kombinacji postaci.
Jeżeli opcja Pomiń przypadek dla konstrukcji z deformacjami jest wyłączona, to dany przypadek wyboczeniowy będzie liczony dla konstrukcji zdeformowanej. Jeśli ta opcja jest włączona, to przypadek zostanie pominięty podczas obliczeń.
Po dokonaniu zmiany geometrii konstrukcji status wyników zmienia się na nieaktualny, zatem należy ponownie przeprowadzić obliczenia konstrukcji.
Obliczenia dla konstrukcji ze zdefiniowanymi deformacjami wyboczeniowymi przebiegają zatem dwuetapowo:
- Etap 1 - obliczenia konstrukcji początkowej (bez deformacji)
- Etap 2 - obliczenia konstrukcji zdeformowanej.
Obydwa etapy są wykonywane automatycznie.
