Typ konstrukcji

Otwórz okno dialogowe Typ konstrukcji, w którym można wskazać typ tworzonej konstrukcji. Aby wyświetlić okno, należy skorzystać z jednej z poniższych metod:

• Wybierz menu Geometria > Typ konstrukcji.
• Poprzez kliknięcie przycisku .

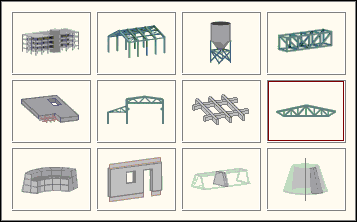

Na ekranie zostanie wyświetlone pokazane poniżej okno, w którym można wybrać typ projektowanej konstrukcji: krata płaska, krata przestrzenna, rama płaska, rama przestrzenna, ruszt, płyta, powłoka, konstrukcja w płaskim stanie naprężenia, konstrukcja w płaskim stanie odkształcenia, konstrukcja osiowosymetryczna, konstrukcja objętościowa.

Poniżej przedstawiono typy konstrukcji, które mogą być analizowane w programie Robot, współrzędne definiowane w trakcie tworzenia konstrukcji oraz liczbę i rodzaj węzłowych stopni swobody. Litera U oznacza przemieszczenie w kierunku X, Y lub Z w globalnym układzie współrzędnych, natomiast litera R obroty wokół wymienionych osi.

KONSTRUKCJE	WSPÓŁRZĘDNE	WĘZŁOWE STOPNIE SWOBODY
Ramy płaskie	X, Y	UX , UY , - , - , - , RZ ,
Kratownice płaskie	X, Y	UX , UY , - , - , - , - ,
Ruszty	X, Y	- , - , UZ , RX , RY , - ,
Kratownice przestrzenne	X, Y, Z	UX , UY , UZ , - , - , - ,
Ramy przestrzenne	X, Y, Z	UX , UY , UZ , RX , RY , RZ,
Płyty	X, Y	- , - , UZ , RX , RY , - ,
Powłoki	X, Y, Z	UX , UY , UZ , RX , RY , RZ,
Konstrukcje w płaskim stanie naprężenia		UX , UY , - , - , - , - ,
Konstrukcje w płaskim stanie odkształcenia		UX , UY , - , - , - , - ,
Konstrukcje osiowosymetryczne		UX , UY , - , - , - , - ,
Konstrukcje objętościowe	X, Y, Z	UX , UY , UZ , - , - , - ,

Budynek jest szablonem konstrukcji dostępnym w programie Robot. Budynek nie jest typem konstrukcji, a jedynie szablonem umożliwiającym łatwiejszą definicję tego rodzaju konstrukcji. Dostępne współrzędne i węzłowe stopnie swobody dla budynku są identyczne jak dla powłok płaskich i zakrzywionych.

Uwaga: Nie jest możliwe łączenie przestrzennych modeli prętowych (typ rama 3D) z następującymi typami konstrukcji: płyta, konstrukcja w płaskim stanie odkształcenia i konstrukcja w płaskim stanie naprężenia.

Uwaga: Dla dwóch typów konstrukcji (konstrukcja w płaskim stanie odkształcenia oraz konstrukcja osiowosymetryczna) wymiar poprzeczny jest zawsze przyjmowany jako 1 m, niezależnie od ustawienia jednostki długości w oknie dialogowym Preferencje zadania. Oznacza to, że modelujemy wycinek konstrukcji o grubości 1 metra. Wpływa to na interpretację obciążeń i reakcji. Przykładowo, jeśli wybraliśmy jednostkę siły [N] i długości [mm], to:

• Obciążenie liniowe jest traktowane jako ciśnienie o wartości 1 [N/mm / m] = 1000 [N/mm2].
• Obciążenie skupione jest traktowane jako obciążenie liniowe o wartości 1 [N/m], a nie [N/mm].

Analogicznie interpretowana jest suma reakcji (zawsze na 1 m długości).

Uwaga: Dla konstrukcji objętościowych można zdefiniować przestrzenny model prętowy (rama 3D) lub powłokę. Te typy elementów, które mogą być użyte w strukturach pojemnościowych, mają sześć stopni swobody: UX, UY, UZ, RX, RY i RZ.
