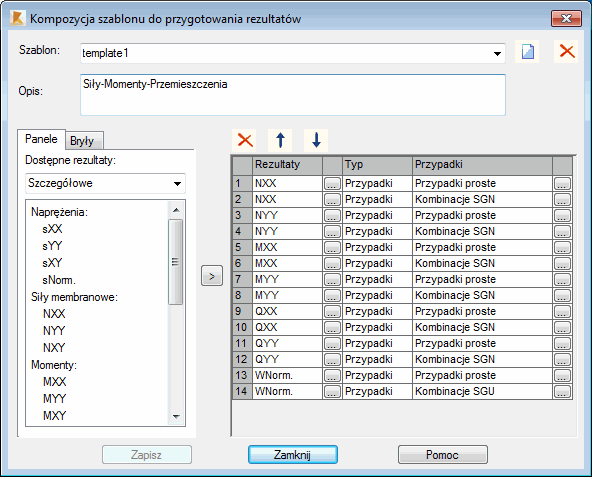

Okno dialogowe służy do definicji szablonu wykorzystywanego podczas przygotowania rezultatów dla wyświetlania map. Okno dialogowe pokazane na poniższym rysunku może zostać otwarte z okna dialogowego Przygotowanie rezultatów.
Opcje znajdujące się w powyższym oknie dialogowym pozwalają na:
- Tworzenie nowego szablonu
- Edycję istniejącego szablonu (edycja może odnosić się do nazwy, opisu, rezultatów, kolejności buforowania)
- Usunięcie istniejącego szablonu.
Należy podać nazwę szablonu (w polu edycyjnym Szablon) oraz krótki opis, do czego służy tworzony szablon (w polu edycyjnym Opis).
Rezultaty podzielone są ze względu na:
- Typ obiektów (Panele, Bryły), dla których są obliczone
- W obrębie obiektów na kategorie zgodne z podziałem prezentowanym w oknie dialogowym Mapy (Szczegółowe, Ekstremalne, Złożone).
Po naciśnięciu przycisku > znajdującego się w środkowej części okna dialogowego, dostępne rezultaty prezentowane na zakładkach Panele lub Bryły można przenieść do definiowanego szablonu .
W prawej części okna dialogowego znajduje się tabela zawierająca wyniki, które mają być przygotowywane dla definiowanego szablonu:
- W kolumnie Rezultaty ustawia się parametry rezultatów (kierunek, warstwa, wygładzanie). Należy kliknąć przycisk (...), aby otworzyć okno dialogowe definicji parametrów.
- W kolumnie Typ można określić, jakie typy rezultatów (siły, momenty, naprężenia, przemieszczenia itp.) zostaną przygotowywane.
- W kolumnie Przypadek określa się typy przypadków (przypadki pojedyncze lub obwiednie dolne/górne) oraz to, które rezultaty zostaną przygotowane. Można określić listę przypadków lub wybrać wstępnie zdefiniowane kategorie przypadku (naturę, typ analizy kombinacje SGN lub kombinacje SGU itd.). Należy kliknąć na (...) kolumnę Przypadek, aby otworzyć okno dialogowe wyboru przypadku.
