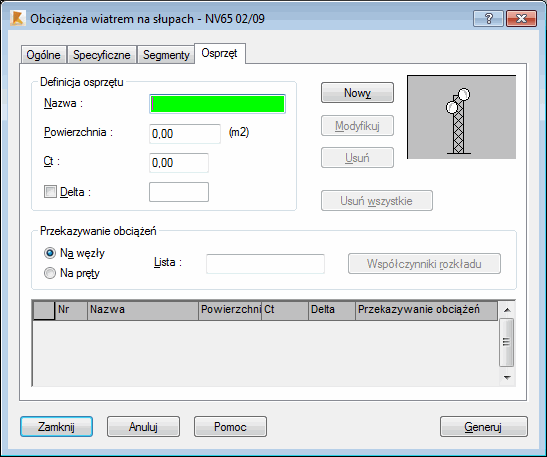

Po otwarciu okna dialogowego Obciążenia wiatrem na słupach i wybraniu zakładki Osprzęt na ekranie pojawia się przedstawione poniżej okno dialogowe.
Opcje znajdujące się na tej zakładce służą do definicji dodatkowych powierzchni mających istotny wpływ na obciążenie konstrukcji wiatrem takich jak anten, tablic, wypełnień konstrukcji itp.
Aby zdefiniować dodatkowe powierzchnie dla konstrukcji, należy określić następujące parametry:
- Nazwa powierzchni
-
Powierzchnia czynna wystawiona na wiatr
Uwaga: W aktualnej wersji programu zakłada się, że powierzchnia jest zawsze położona prostopadle do kierunku wiatru bez względu na kierunek działania wiatru
- Współczynnik ciśnienia wiatru Ct
- Opcja Delta - włączenie tej opcji umożliwia włączenie do obliczeń ciśnienia współczynnika Delta (wartość tego współczynnika należy podać w polu edycyjnym).
- Pole Przekazywanie obciążeń – obciążenie z dodatkowych powierzchni przekazywane jest na konstrukcję albo poprzez pręty albo w węzłach konstrukcji. W polu edycyjnym Lista należy wpisać odpowiednio listę węzłów lub prętów, na które przekazywane jest obciążenie. Naciśnięcie przycisku Współczynnik rozkładu powoduje otwarcie okna dialogowego, w którym zdefiniowane mogą zostać współczynniki określające jaka część całkowitego obciążenia ma przypaść na poszczególne elementy. Zasada obliczania wielkości obciążenia dla poszczególnych elementów jest następująca: współczynniki rozkładu są sumowane i suma stanowi 100% wartości obciążenia; na poszczególne elementy przypada takie obciążenie, jaki współczynnik został zdefiniowany dla danego elementu.
Uwaga: Wszystkie dodatkowe elementy struktury (osprzęt struktury), które nie są umieszczone w płaszczyźnie konstrukcji ściany powinny być zdefiniowane tylko w zakładce Osprzęt w oknie dialogowym. Osprzęt nie powinien być modelowany przy użyciu prętów struktury, ponieważ może to uniemożliwić algorytmowi rozpoznanie ścian konstrukcji.
