Obciążenia wiatrem - maszty, wieże (norma NV 65)

Opcja służy do generowania obciążeń klimatycznych na konstrukcjach typu: maszty kratownicowe, słupy i wieże - słupy wsporcze linii wysokiego napięcia, wieże transmisyjne, maszty radiowe itp.

Generacja obciążeń klimatycznych może zostać rozpoczęta po:

Uwaga: Opcja Obciążenia słupów jest dostępna tylko dla prętowych konstrukcji przestrzennych: RAMA 3D i KRATOWNICA 3D. Tworzone konstrukcje muszą mieć podstawę w kształcie trójkąta równobocznego lub prostokąta; nie mogą zawierać lin wspornikowych. Aby rozpoznanie kształtu konstrukcji było możliwe, należy przypisać podpory do węzłów umieszczonych w wierzchołkach podstawy konstrukcji. Muszą to być jedyne podpory zdefiniowane w konstrukcji. Dla konstrukcji o podstawie trójkąta, zaleca się aby wszystkie węzły zdefiniowane zostały na krawędziach brzegowych ścian. Wystąpienie węzłów w środku ściany może spowodować błędy algorytmu rozpoznawania ścian konstrukcji.

Ponadto wszelkie dodatkowe elementy konstrukcyjne (wyposażenie konstrukcji) nie leżące w płaszczyźnie ścian konstrukcji, należy zdefiniować na zakładce Osprzęt okna dialogowego. Osprzętu nie należy modelować za pomocą prętów konstrukcji, gdyż może to spowodować błędy algorytmu rozpoznawania ścian konstrukcji.

Uwaga: Generacja obciążeń wiatrem dla masztów, wież, słupów jest dokonywana na podstawie francuskiej normy NV 65 lub NV 65 02/09.

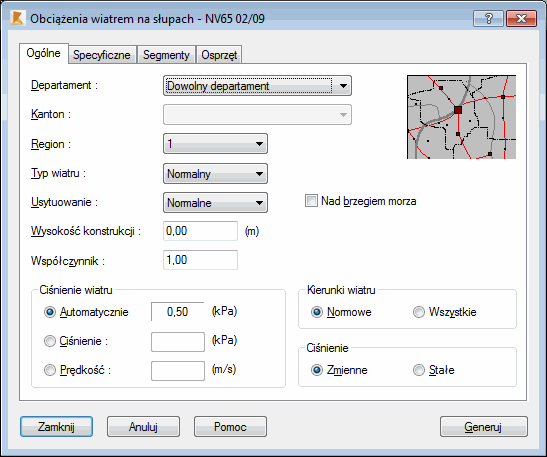

Okno dialogowe pokazane na powyższym rysunku składa się z czterech zakładek:

W części dolnej okna dialogowego znajdują się standardowe przyciski (Zamknij, Pomoc i Anuluj) oraz przycisk Generuj, Naciśnięcie przycisku Generuj powoduje uruchomienie generacji obciążeń wiatrowych na zdefiniowanym słupie i tworzenie notki obliczeniowej.

Patrz również:

Tworzenie skróconych nazw przypadków (obciążenia śniegiem/wiatrem) podczas generacji kombinacji normowych

Temat nadrzędny: Norma NV 65
