Opcja służy do wykonywania obrotu wyselekcjonowanych uprzednio węzłów/elementów tworzonej konstrukcji. Dostęp do niej można uzyskać:
- klikając menu Edycja / Edytuj / Obróć.
- Poprzez kliknięcie przycisku
.

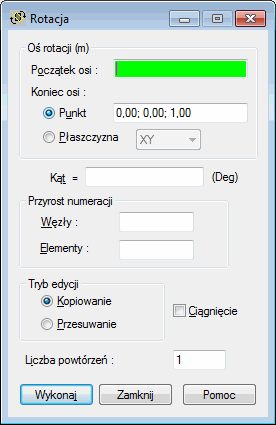

Aby zdefiniować operację rotacji, po zdefiniowaniu podstawowych parametrów w wymienionych poniżej polach okna dialogowego Obrót:
- Węzły - opcja służąca do definicji kroku numeracji węzłów, o który będą różniły się numery nowo powstających węzłów.
- Elementy - opcja służąca do definicji kroku numeracji elementów, o który będą różniły się numery nowo powstających elementów.
- Przesunięcie - włączenie opcji powoduje, że w wyniku edycji dowolny węzeł/element podlega przesunięciu (pierwotny węzeł/element zmienia swoje położenie w konstrukcji).
- Kopiowanie - włączenie opcji powoduje, że w wyniku edycji dowolnego węzła/elementu powstaje nowy węzeł/element (pierwotny węzeł/element nie ulega zmianie).
- Ciągnięcie - włączenie opcji powoduje, że w wyniku edycji pomiędzy starymi a nowymi węzłami konstrukcji powstaną nowe pręty. Numeracja powstałych w taki sposób prętów jest automatyczna.
- Liczba powtórzeń - określa liczbę powtórzeń dla operacji edycji. Operacja edycji może zostać powtórzona przy zmianie aktywnej selekcji na nowopowstałych elementach/węzłach.
Należy podać wartości współrzędnych osi rotacji oraz kąta obrotu w polach:
- Początek osi
- Koniec osi
- Kąt.
Po graficznym wprowadzeniu kąta rotacji zostaje wykonany przez program Robot obrót dla wyselekcjonowanych obiektów (elementów/węzłów) lub istnieje możliwość ich selekcji po przejściu w tryb selekcji. Program Robot pozostaje w trybie odbicia lustrzanego do czasu wybrania kolejnego polecenia lub naciśnięcia klawisza <Esc>.
Jeżeli oś i kąt zostały wprowadzone ręcznie w oknie dialogowym Obrót, to operacja rotacji wymaga kliknięcia przycisku Wykonaj.
Jeżeli w programie Robot wybrano tryb kursora „Siatka" lub „Auto", to w polach edycyjnych „Początek osi" i „Koniec osi" podawane są współrzędne punktów określających oś rotacji. Jeśli natomiast wybrano tryb kursora „Węzeł", to w polach edycyjnych „Początek osi" i „Koniec osi" podawane są numery węzłów, które definiują oś rotacji. Pole „Oś rotacji" przyjmuje następujący wygląd w zależności od trybu kursora:
- Tryb Siatka lub Auto: Oś rotacji (m ,m, m)
- Tryb Węzeł: Oś rotacji.
Oś obrotu można zdefiniować na dwa podane poniżej sposoby:
- Za pomocą 2 punktów (zalecane w widoku 3D)
- Za pomocą jednego punktu i płaszczyzny (zalecane w widoku 2D).
