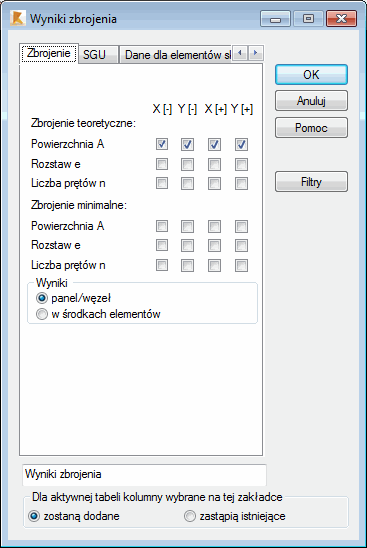

Po wybraniu karty Zbrojenie w oknie dialogowym Powierzchnie zbrojenia będzie można wybrać wielkość zbrojenia dla płyt i powłok do prezentacji.
W tym oknie do prezentacji mogą zostać wybrane następujące wielkości:
- Typ rezultatu (w środkach elementu i w węzłach).
- Wymagane (teoretyczniee) zbrojenie płyt/powłok.
- Obliczane powierzchnie zbrojenia.
- Rozstaw zbrojenia.
- Numery prętów zbrojeniowych.
- Zbrojenie minimalne płyt/powłok: powierzchnie i rozstawy zbrojenia oraz liczba prętów zbrojeniowych.
Poszczególne kolumny oznaczają:
Y [-]: zbrojenie dolne w kierunku Y
Y [+]: zbrojenie górne w kierunku Y
Z [-]: zbrojenie dolne w kierunku Z
Z [+]: zbrojenie górne w kierunku Z.
Położenia dolnego i górnego zbrojenia w panelu są przyjęte zgodnie z orientacją osi z w lokalnym układzie panelu. Ta konwencja jest ważna także dla ścian żelbetowych. Jeśli, na przykład, orientacja wektoru osi z w lokalnym układzie współrzędnych panelu jest następująca
, to wtedy:
Zbrojenie górne:
Zbrojenie dolne:
Patrz również:
