Wyświetlanie wyników zbrojenia teoretycznego w postaci tabelarycznej

Dowiedz się, jak wyświetlić wyniki zbrojenia teoretycznego w postaci tabelarycznej.

1. Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Required_Reinforcement_Deflection.rtd.
   Uwaga: Pliki ćwiczeń są umieszczone w katalogu C:\ProgramData\Autodesk\Examples\Tutorials.
2. Kliknij przycisk (Projekt Zbrojenie wymagane płyt/ścian — opcje Tabela — Zbrojenie płyt i powłok).

   Zostanie otwarta tabela powierzchni zbrojenia.

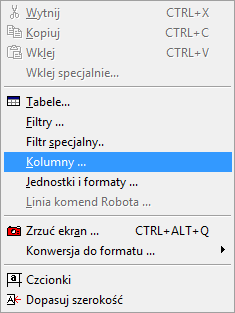

3. Kliknij prawym przyciskiem myszy w tabeli Powierzchnie zbrojenia, a następnie w menu kontekstowym kliknij opcję Kolumny.

4. W oknie dialogowym Wyniki zbrojenia:
   • Przejdź do karty Zbrojenie i wybierz opcję Rozstaw e X[-] i Rozstaw e X[+].
   • Przejdź do karty SGU i wybierz opcję Ugięcie U w kierunku X/Y [-].
5. Kliknij przycisk OK.

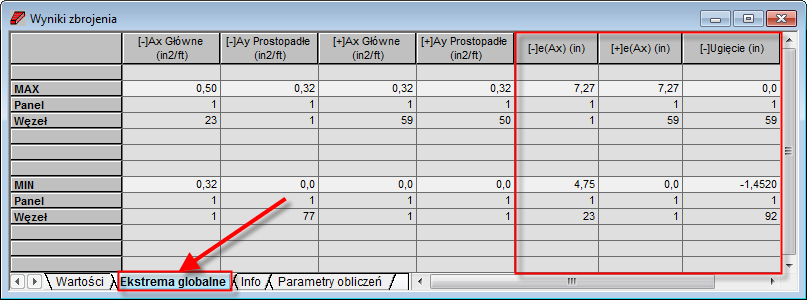

   Kolumny [-]e(Ax), [+]e(Ax) i [-] Ugięcie są dodawane do tabeli powierzchni zbrojenia.

6. W tabeli Powierzchnie zbrojenia przejdź do karty Ekstrema globalne, znajdującej się u dołu tabeli.

7. Kliknij ikonę w prawym górnym rogu tabeli, aby zamknąć tabelę Powierzchnie zbrojenia.

8. Zapisz projekt jako Plate_Required_Reinforcement_Tabular.rtd.

Kliknij tutaj, aby przejść do podsumowania.
