Wyświetlanie mapy ugięcia

Dowiedz się, jak wyświetlić mapę ugięcia dla panelu.

1. Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Required_Reinforcement_Area_AX.rtd.
   Uwaga: Pliki ćwiczeń są umieszczone w katalogu C:\ProgramData\Autodesk\Examples\Tutorials.

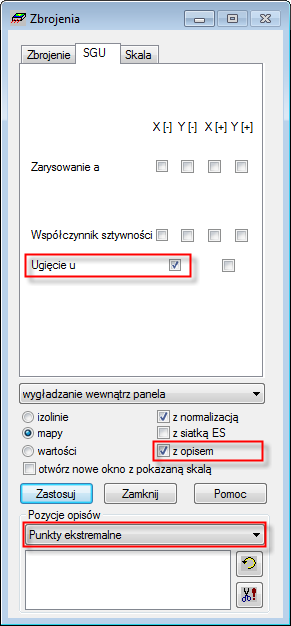

2. Przejdź do karty Skala w oknie dialogowym Zbrojenia, a następnie wybierz opcję Skala automatyczna z listy rozwijanej Paleta kolorów.
3. Przejdź do karty SGU i wybierz opcję Ugięcie U w kierunku X/Y [-].
4. W dolnej części okna dialogowego Zbrojenia wybierz następujące opcje:
   • Z opisem,
   • Pozycje opisów: Punkty ekstremalne.

5. Kliknij przycisk Zastosuj.

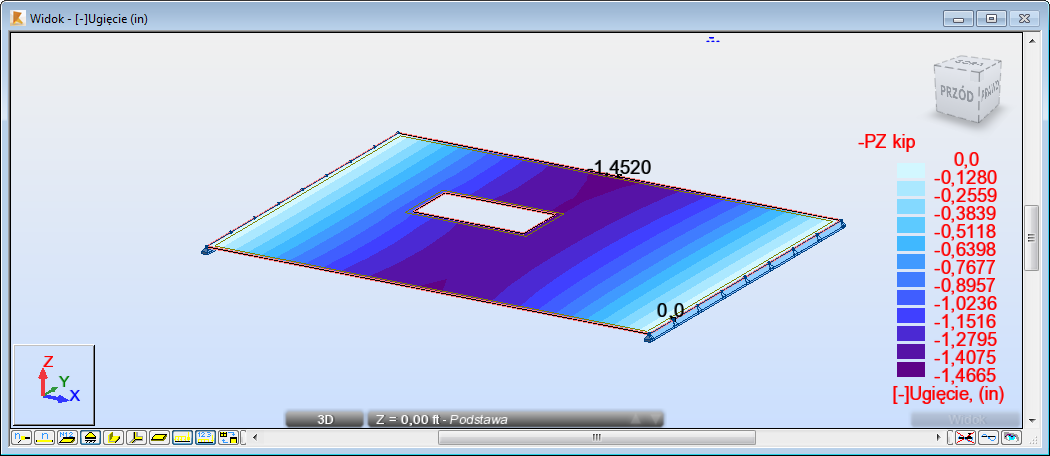

   W widoku jest wyświetlana mapa ugięć dla panelu, tak jak pokazano poniżej.


   Uwaga: Jak widać, największe ugięcie znajduje się w środku płyty (ciemnoniebieskie obszary), dlatego wyniki są odpowiednie dla otworu i metody podparcia płyty.
6. Przejdź do karty SGU i zlikwiduj zaznaczenie opcji Ugięcie U w kierunku X/Y [-].
7. Kliknij przycisk Zastosuj.
8. Zapisz projekt jako Plate_Required_Reinforcement_Deflection.rtd.
