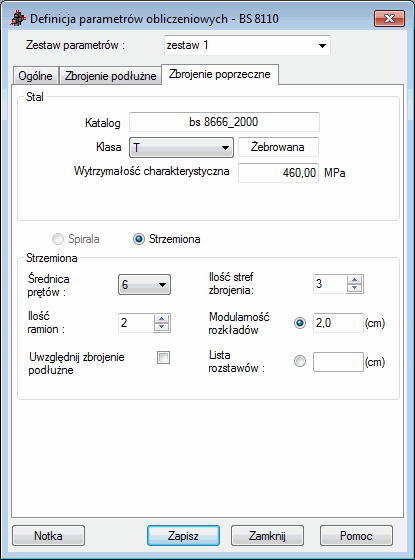

Zakładka Zbrojenie poprzeczne okna dialogowego Definicja parametrów obliczeniowych dla normy BS:
W górnej części okna dialogowego określone mogą zostać dane dotyczące parametrów stali zbrojeniowej. Można to zrobić na dwa sposoby: poprzez wybranie odpowiedniej klasy stali lub poprzez podanie wytrzymałości fy.
Poniżej wybrany może zostać typ zbrojenia poprzecznego: strzemiona lub spiralę. W obecnej wersji programu opcja zbrojenia spiralą nie jest jeszcze obsługiwana.
Opcje znajdujące się w dolnej części okna dialogowego służą do definicji parametrów zbrojenia strzemionami. Parametry strzemion obejmują:
- Typ prętów zbrojeniowych dla strzemiona. Dostępne są listy średnic metrycznych
- Ilość ramion, która pozwala zdefiniować strzemiona dwu-, trzy-, cztero-cięte i więcej
- Liczba stref zbrojenia, która pozwala określić maksymalną liczbę stref, do których przypisane są rozstawy strzemion. Dla każdej strefy rozstaw strzemion jest jednakowy.
- Modularność rozkładów, która pozwala na określenie listy rozstawów strzemion poprzez określenie wartości modularnej. Jeżeli zdefiniujemy Modularność rozkładów jako 2 cm, to dostępnymi rozstawami będą: 2, 4, 6, 8 itd., a dla modularności rozkładów 3 cm otrzymamy rozstawy 3, 6, 9, 12…
- Lista rozkładów daje możliwość zdefiniowania własnej listy rozkładów strzemion, nie powiązanych żadną wartością modularną, które mają być użyte do zbrojenia elementu. Na przykład: 1, 2, 3, 6, 9
Włączenie opcji Uwzględnij zbrojenie podłużne oznacza, iż podczas obliczania powierzchni zbrojenia poprzecznego możliwe jest wzięcie pod uwagę zbrojenia podłużnego (zmniejszenie powierzchni zbrojenia poprzecznego z uwagi na istniejące zbrojenie podłużne).
