Podczas pracy w Robot, można zdefiniować wiele etykiet opisujące, paski paneli, bryły lub parametry. Te są różne zestawy parametrów używane do określenia właściwości fizyczne i Mechanical, lub zastosowane do projektowania elementów struktury. Przykładem takich charakterystyk są przekroje prętów, grubości płyt, zestawy parametrów służących do wymiarowania elementów konstrukcji stalowych lub służących do obliczenia zbrojenia w elementach konstrukcji żelbetowych, a także definicja podpory, przegubu itp.
Otwórz okno dialogowe Menadżera etykiet w następujący sposób:
- Wybranie opcji Baza charakterystyk z menu Narzędzia
- Klikając
.
Również, klikając na okien dialogowych używanych do definiowania etykiet (przekroje, podpór wersjach itp.). Baza charakterystyk jest dostępna dla wszystkich typów konstrukcji.
Opcja Biblioteka charakterystyk zawiera bibliotekę charakterystyk dla elementów konstrukcji takich jak: podpory, zwolnienia, przekroje i parametry normowe. W tej bibliotece można zapisać charakterystykę zdefiniowaną przez użytkownika, aby można było jej używać w innych projektach konstrukcji.
Biblioteka charakterystyk umożliwa:
- Zapisuje w bibliotece etykiety z bieżącego projektu.
- Wczytuje etykiety z biblioteki do bieżącego projektu.
- Pokazuje zawartość definicji etykiet.
- Przenosi zdefiniowane etykiety z jednej kopii programu do drugiej lub z jednego komputera na drugi.
Należy pamiętać, że charakterystyka zbrojenia płyt (typy płyt stalowych lub aluminowych, typy płyt drewnianych, typy pręta betonowego) jest zapisywana dla określonej normy wymiarowania konstrukcji stalowych, drewnianych lub żelbetowych (wymagane zbrojenie teoretyczne). Charakterystyki typu zbrojenia paneli zdefiniowanej dla jednej normy nie można więc używać z innymi normami, ponieważ określone parametry mogą stracić część swojej definicji. Wszystkie pręty w danym projekcie są zaprojektowane na podstawie aktualnie wybranej normy.
Dla opisu zbrojenia płyt i powłok, zapamiętywany on jest dla konkretnej normy projektowania konstrukcji żelbetowej (wymagane zbrojenie teoretyczne). Dlatego też charakterystyki dla typów zbrojenia panela mogą być stosowane w różnych projektach.

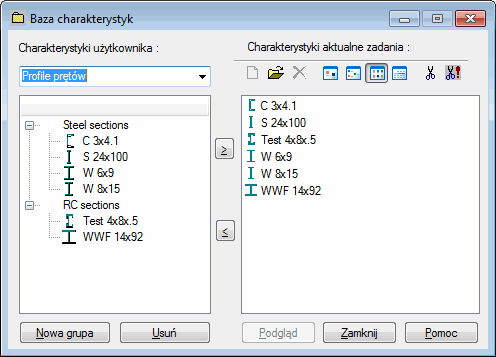

W oknie dialogowym znajdują się następujące opcje:
- Lista rozwijalna Etykiety użytkownika pokazuje wszystkie dostępne typy etykiet; z tej listy wybrany może zostać typ etykiety (przekroje, podpory itp.), który ma być przeglądany.
- W lewej części okna dialogowego umieszczony jest panel z listą zdefiniowanych przez użytkownika etykiet zapisanych w bazie danych. Od wybranego typu charakterystyki, spośród charakterystyk zdefiniowanych przez użytkownika, zależy która lista jest wyświetlana.
Charakterystyki zapisane są w grupach utworzonych przez użytkownika. Opcje modyfikacji drzewiastej struktury grup dostępne są z menu kontekstowego.
- W prawej części okna dialogowego umieszczony jest panel z listą zdefiniowanych przez użytkownika etykiet używanych w bieżącym projekcie.
- Ponad listą etykiet projektu znajduje się pasek narzędzi z przyciskami umożliwiającymi dodawanie i usuwanie definicji etykiet.
Naciśnięcie przycisku Podgląd powoduje uruchomienie okna dialogowego służącego do definicji wybranej charakterystyki z zawartością odpowiadającą wybranej charakterystyce. Podgląd zawartości definicji charakterystyki dostępny jest również poprzez dwukrotne kliknięcie jednego z elementów listy.
W lewej części okna dialogowego można zaznaczyć kilka opcji naraz naciskając Ctrl i Shift.
Poniżej przedstawiono zasady obsługi zawartości bazy charakterystyk przy wykorzystaniu drzewiastej struktury:
- Pierwszy zestaw jest tworzony automatycznie z polem tekstowym umożliwiającym zdefiniowanie nazwy
- Podświetlanie (wybór) dotyczy albo zestawu albo etykiet w zestawie.
- Można wybrać tylko jeden zestaw, ale nieograniczoną liczbę etykiet.
Jeżeli kursor myszki znajduje się w lewym panelu okna dialogowego, to po naciśnięciu prawego przycisku myszki pojawia się menu kontekstowe, w którym dostępne są następujące opcje:
- Kopiuj
- Przenieś – umożliwia przesunięcie wybranej etykiety do innego zestawu w tej samej bibliotece (na ekranie pojawia się niewielkie okno dialogowe, w którym należy wybrać zestaw docelowy).
- Otwórz – rozwija zestaw po podświetleniu nazwy zestawu lub podgląd etykiety po jej wybraniu.
- Usuń – powoduje usunięcie zestawu albo etykiety.
- Nowy zestaw i Zmień nazwę służą do edycji zestawów.
W dolnej części okna dialogowego znajdują się dwa przyciski: Nowa grupa i Usuń. Ich naciśnięcie powoduje takie samo działanie, jak wybranie odpowiednich opcji menu kontekstowego opisanych powyżej.
