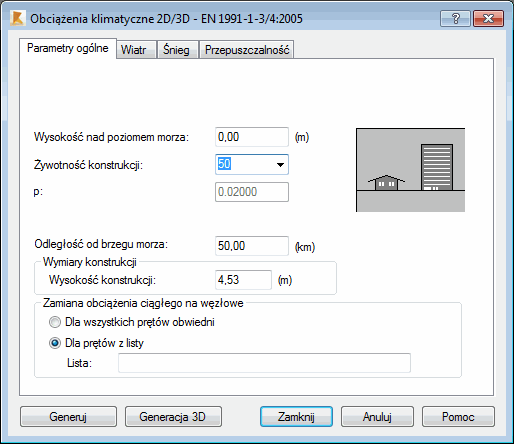

Po otwarciu okna Obciążenia klimatyczne i kliknięciu zakładki Parametry ogólne na ekranie pojawia się przedstawione poniżej okno dialogowe.
Okno zawiera podstawowe opcje, które są wymagane podczas projektowania konstrukcji przez klimatyczną normę narodową wybraną w oknie dialogowym Preferencje zadania. Po wybraniu opcji, w oknie w prawym górnym rogu okna prezentowany jest schemat danej opcji.
Dla normy klimatycznej Eurocode1 (wersja francuska) w górnej części okna znajdują się następujące opcje:
- Region – Umożliwia wybór regionu, w którym znajdować będzie się konstrukcja.
- Gmina – Umożliwia wybór gminy, w której znajdować będzie się konstrukcja.
W przypadku normy klimatycznej Eurocode1 (wersja polska) w górnej części okna znajdują się następujące opcje:
- Strefa dla wiatru – Umożliwia wybór kodu strefy klimatycznej wiatrowej, w którym znajdować będzie się konstrukcja.
- Strefa dla śniegu – Umożliwia wybór kodu strefy klimatycznej śniegowej, w którym znajdować będzie się konstrukcja.
Poniższe opcje dostępne są dla wszystkich wersji normy klimatycznej Eurocode1:
- Wysokość nad poziomem morza – Umożliwia podanie wysokości nad poziomem morza, na której znajduje się konstrukcja. Uwaga: Wysokość nad poziomem morza musi być podawana w metrach.
- Żywotność konstrukcji – Umożliwia podanie żywotności konstrukcji n, która będzie używana podczas obliczenia rocznego prawdopodobieństwa przekroczenia prędkości wiatru p = 1/n
- p – Umożliwia podanie rocznego prawdopodobieństwa przekroczenia prędkości wiatru p, która będzie używana podczas obliczenia wartości odniesienia średniego ciśnienia prędkości wiatru qref.
Sposób obliczania wartości odniesienia średniego ciśnienia prędkości wiatru qref podany został podczas opisywania parametrów występujących na zakładce Wiatr.
Dla normy klimatycznej Eurocode1 (wersja polska) na zakładce występuje ponadto parametr Kąt pomiędzy kierunkiem wiatru od lewej a kierunkiem na północ, który umożliwia podanie wartości kąta pomiędzy kierunkiem wiatru oddziaływującego na lewą ścianę konstrukcji, a kierunkiem geograficznym północnym. Innymi słowy, jest to kąt pomiędzy wektorem normalnym do lewej ściany konstrukcji, a wektorem skierowanym na północ.
Powyższy parametr ma zastosowanie podczas określania wartości współczynnika CDIR dla poszczególnych kierunków wiatrowych. W polskiej wersji normy klimatycznej Eurocode1, wartość współczynnika CDIR uzależniona jest od kierunku geograficznego, z którego wieje wiatr.
Powyższe okno podzielone zostało na kilka pól, które zawierają pewne grupy opcji. W górnej części okna w polu Wymiary konstrukcji znajduje się opcja Wysokość, która umożliwia definiowanie wysokości konstrukcji; na podstawie tego wymiaru wyznaczane jest ciśnienie wiatru. Wysokość budynku określana jest automatycznie na podstawie położenia węzłów zewnętrznych obwiedni.
W polu Zmiana obciążenia ciągłego na węzłowe znajdują się opcje:
- Dla wszystkich prętów obwiedni - jeżeli ta opcja jest wybrana, to obciążenia klimatyczne wygenerowane dla wszystkich prętów obwiedni konstrukcji zostaną zamienione na obciążenia węzłowe.
- Dla prętów z listy - jeżeli ta opcja jest wybrana, to obciążenia klimatyczne wygenerowane dla wybranych prętów obwiedni konstrukcji zostaną zamienione na obciążenia węzłowe. Wybrane pręty należy wpisać w polu Lista. Lista prętów może być wybierana przez użytkownika ręcznie (poprzez podanie numerów) lub graficznie. Obciążenia klimatyczne dla wybranych prętów będą generowane w węzłach prętów.
