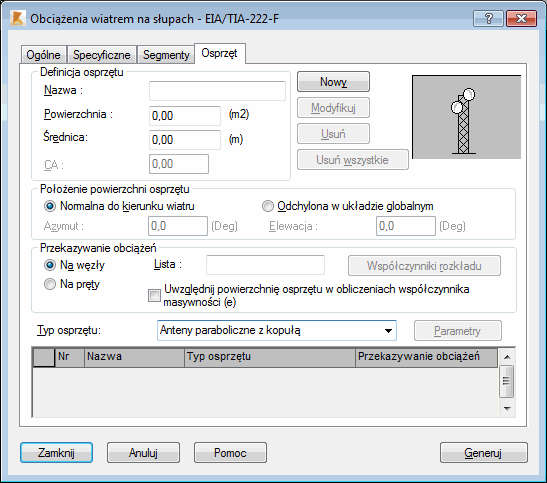

Po otwarciu okna dialogowego Obciążenie wiatrem na słupach i wybraniu zakładki Osprzęt na ekranie pojawi się przedstawione poniżej okno dialogowe.
Opcje znajdujące się na tej zakładce służą do definicji dodatkowych powierzchni mających istotny wpływ na obciążenie konstrukcji wiatrem takich jak anten, tablic, wypełnień konstrukcji itp.
Aby zdefiniować dodatkowe powierzchnie dla konstrukcji, należy określić następujące parametry:
- Nazwa powierzchni
- Powierzchnia czynna wystawiona na działanie wiatru
- Średnica - średnica anteny należącej do osprzętu (antena musi zostać wybrana z listy Typ osprzętu)
- Współczynnik ciśnienia wiatru CA
- Pole Położenie powierzchni osprzętu – specyfikuje sposób traktowania powierzchni osprzętu. W przypadku wybrania opcji Normalne do kierunku wiatru Robot zakłada, że powierzchnia jest zawsze położona prostopadle do kierunku wiatru, bez względu na aktualny kierunek wiatru. W przypadku wybrania opcji Odchylone w układzie globalnym położenie powierzchni osprzętu ustalane jest na podstawie podanych wartości dla kątów nachylenia powierzchni w globalnym układzie współrzędnych. Azymut stanowi kąt nachylenia pomiędzy powierzchnią a płaszczyzną pionową OXZ globalnego układu współrzędnych. Elewacja stanowi kąt nachylenia pomiędzy powierzchnią a płaszczyzną poziomą OXY globalnego układu współrzędnych.
- Przekazywanie obciążeń - obciążenie z dodatkowych powierzchni przekazywane jest na konstrukcję albo poprzez pręty, albo w węzłach konstrukcji. W polu Lista należy wpisać odpowiednią listę węzłów lub prętów, na które przekazywane jest obciążenie. Naciśnięcie klawisza Współczynnik rozkładu powoduje otwarcie okna dialogowego, w którym zdefiniowane mogą zostać współczynniki określające jaka część całkowitego obciążenia ma przypaść na poszczególne elementy. Zasada obliczania wielkości obciążenia dla poszczególnych elementów jest następująca: współczynniki rozkładu są sumowane i suma stanowi 100% wartości obciążenia; na poszczególne elementy przypada takie obciążenie, jaki współczynnik został zdefiniowany dla danego elementu
- Opcja Uwzględnij powierzchnię osprzętu w obliczeniach współczynnika masywności (e) - włączona opcja oznacza, iż powierzchnia osprzętu zostanie uwzględniona podczas obliczania współczynnika masywności (e) dla ściany konstrukcji. Dotyczy to ścian, do których dochodzą pręty na których zamocowany jest osprzęt. Standardowo wartość współczynnika masywności (e) obliczana jest na tylko podstawie prętów przynależących do ściany i podczas jej obliczania nie uwzględnia się zamocowanego osprzętu
- Typ osprzętu - w polu Typ osprzętu dostępne są następujące typy: anteny paraboliczne z obudową, anteny paraboliczne bez obudowy, anteny paraboliczne z osłoną cylindryczną, anteny siatkowe, anteny stożkowe odbijające, bierne zwierciadła odbijające oraz inne typy osprzętu.
Uwaga: Wszelkie dodatkowe elementy konstrukcyjne (osprzęt konstrukcji), nieleżące w płaszczyźnie ścian konstrukcji, należy zdefiniować na zakładce Osprzęt okna dialogowego. Osprzętu nie należy modelować za pomocą prętów konstrukcji, gdyż może to spowodować błędy algorytmu rozpoznawania ścian konstrukcji.
