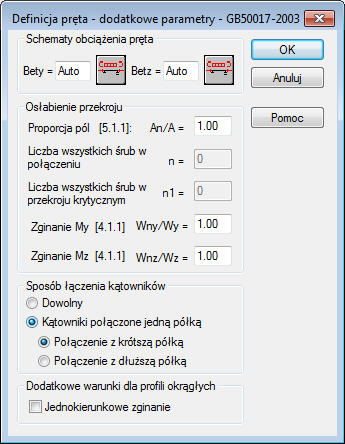

W powyższym oknie dialogowym określone mogą zostać dodatkowe parametry pręta dla normy chińskiej GB50017 - 2003. Jest dostępna po naciśnięciu klawisza Więcej znajdującego się w oknie dialogowym Definicja pręta - parametry.
Opcje w powyższym oknie dialogowym umożliwiają zdefiniowanie dodatkowych parametrów elementu:
- schematy obciążenia (po naciśnięciu ikony program otwiera dodatkowe okna dialogowe: Schematy obciążenia dla pręta); ta opcja jest używana do obliczania wartości parametru momentu zastępczego prętów poddanych jednoczesnemu ściskaniu i rozciąganiu. Zdefiniowanie dowolnych schematów obciążenia powoduje automatyczne obliczenie współczynników bmy , bmz (zgodnie z punktem 5.2.2.1) i współczynników bty, b tz (zgodnie z punktem 5.2.2.2). Jeśli współczynnik jest zdefiniowany ręcznie przez wpisanie wartości w polu edycji, wpisana wartość zostanie przyjęta jednocześnie dla współczynników b m oraz bt
- współczynnik osłabienia przekroju (dla przekroju poddanego siłom wzdłużnym): stosunek pól powierzchni An/A - ta opcja służy do zdefiniowania proporcji powierzchni netto przekroju, uwzględniającej otwory na śruby, do powierzchni brutto przekroju. Ponadto istnieje możliwość zdefiniowania liczby wszystkich śrub w połączeniu i w przekroju krytycznym podlegających analizie. Dane te są używane przez program do weryfikacji elementu podczas naprężenia zgodnie z punktem 5.1.1 normy
- współczynniki osłabienia przekroju (dla zginania): współczynniki Wny/Wy i Wnz/Wz - ta opcja służy do zdefiniowania proporcji modułu netto przekroju (uwzględniającego otwory na śruby) do modułu brutto przekroju. Współczynniki są uwzględniane w obliczeniach podczas weryfikacji stosunku przekroju elementu zgodnie z punktem 4.1.1 normy
- sposób łączenia kątowników - ta opcja umożliwia określenie, czy kątownik jest połączony na stałe do pozostałej części konstrukcji przez jedną półkę czy w inny sposób. Dla elementów ściskanych wykonanych z kątowników połączonych przez jedną półkę program przyjmuje zredukowaną wartość wytrzymałości stali zgodnie z wytycznymi w punkcie 3.2.2.1 normy.
W dolnej części okna dialogowego można określić dodatkowe warunki dla przekrojów okrągłych: jednokierunkowe zginanie. Jeżeli opcja jest włączona, to w trakcie obliczeń pręta o przekroju okrągłym zginanego dwukierunkowo nastąpi zamiana momentów My i Mz na moment wypadkowy będący ich wektorową sumą. Od tego momentu program traktuje element jako element poddawany zginaniu jednokierunkowemu.
