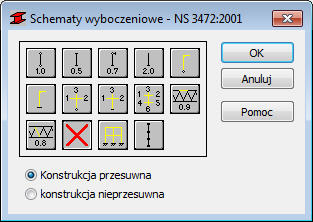

Schematy wyboczeniowe

Opcja ta jest używana do definiowania długości wyboczeniowej elementów. Jest dostępna po naciśnięciu odpowiedniej ikony (dla kierunku Y lub Z) znajdującej się w polu Współczynnik długości wyboczeniowej znajdującego się w oknie dialogowym Definicja pręta - parametry.

Współczynnik do obliczania długości wyboczeniowej jest wprowadzany automatycznie po wybraniu jednej z ikon z odpowiednimi warunkami podparcia końców pręta. Ikony są podzielone na dwie grupy: pierwsza grupa zawiera typowe (normowe) sposoby podparcia pręta i odpowiadające im wartości współczynników wyboczeniowych, natomiast druga - zawiera ikony do obliczania współczynnika wyboczenia dla słupów ram wielokondygnacyjnych (wyznaczenie współczynnika długości wyboczeniowej dla jednego, trzech i sześciu prętów dochodzących). Dwukrotne naciśnięcie jednej z ikon symbolizujących określanie współczynnika długości wyboczeniowej (, , ) powoduje otwarcie dodatkowego okna dialogowego.

Uwzględnienie wyboczenia w obliczeniach następuje zawsze, gdy w pręcie pojawia się siła ściskająca, nawet jeśli jest ona niewielka w stosunku do innych sił wewnętrznych. Program nie wykonuje samodzielnie oddzielnej analizy, która mogłaby określić, czy efekty wyboczenia można pominąć, czy nie. Jeśli użytkownik chce usunąć efekty wyboczenia z obliczeń, należy wybrać ikonę . Oznacza ona pominięcie wyboczenia w procesie obliczeniowym.

Ostatnia ikona () pozwala na uwzględnienie w obliczeniach prętów z wewnętrznymi stężeniami (usztywnienia boczne analizowanych prętów ograniczające długość wyboczeniową). Po dwukrotnym kliknięciu tej ikony, na ekranie pojawi się okno dialogowe Wewnętrzne usztywnienia, w którym można określić parametry usztywnień bocznych.
