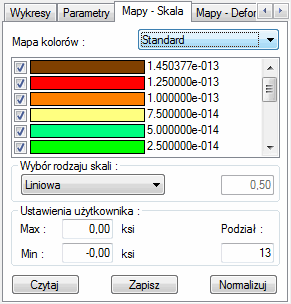

Karta Mapy - skala w oknie dialogowym Analiza naprężeń konstrukcji ma postać pokazaną na poniższym rysunku. Można z niej wybrac paletę kolorów dla mapy naprężeń używanej w generowanym trójwymiarowym widoku konstrukcji.
Na zakładce Skala znajdują się opcje pozwalające na dobór kolorystyki mapy naprężeń stosowanej w wygenerowanym widoku trójwymiarowym konstrukcji wraz z naprężeniami.
- Wybierz palety kolorów
- 16 kolorów
- 256 kolorów
- Odcienie zieleni
- Odcienie niebieski
- Odcienie czerwony
- Odcienie szarości
Aby zmienić kolor na palecie, dwukrotnie kliknij kolor, a następnie wybierz inny kolor w oknie dialogowym Kolor.
- Wybierz ilość kolorów, które chcesz użyć dla map
- Wybierz Typ skali
- Liniowy
- Logarytmiczna
- Definiowane przez użytkownika
Po wybraniu opcji Zdefiniowane przez użytkownika, można zmienić kolor w skali przez dwukrotne kliknięcie koloru, a następnie wybierając inny kolor w oknie dialogowym Kolor.
- Określanie ustawień użytkownika
- Maksymalna siła kips/square - wartość wyrażoną w calach
- Minimalna wartość siły kips/square - wyrażoną w calach
- Dzielenie - liczby podziałów, do której mapy z wybranej wartości zostaną podzielone
- Kolory użyte w mapie ilość i wartości dla kolorów.
Paleta kolorów może zostać zapisana do pliku (klawisz Zapisz), odczytana z pliku (klawisz Czytaj) lub normalizowana (klawisz Normalizuj). Normalizacja skali polega na tym, że program dostosowywał będzie skalę dla wybranej wielkości przyjmując za granice zmienności skali minimalną i maksymalną wartość wybranej wielkości.
