Po zakończeniu analizy konstrukcji w systemie Robot istnieje możliwość wyznaczenia map naprężeń uzyskanych dla całej konstrukcji prętowej.
Służy temu opcja Analiza naprężeń konstrukcji, która dostępna jest poprzez:
- wybranie polecenia Rezultaty/Analiza naprężeń/Analiza naprężeń konstrukcji z menu
- wybranie ekranu Rezultaty/Analiza naprężeń konstrukcji.
Po wybraniu ekranu Analiza naprężeń konstrukcji na ekranie monitora pojawia się okno z widokiem konstrukcji, tabela rezultatów w dolnej części oraz okno dialogowe zarządzające analizą naprężeń.
Okno rezultatów (tabela) analizy naprężeń konstrukcji zawiera numeryczne wartości naprężeń prezentowane w formie tabelarycznej. Prezentowane mogą być wszystkie typowe naprężenia oraz naprężenia zdefiniowane przez użytkownika. Wartości naprężeń dla poszczególnych prętów wyświetalne są w postaci wartości skrajnych dla wybranych przypadków obciążeniowych. Na końcu zestawienia prezentowane są ekstrema globalne dla poszczególnych typów naprężeń wraz z informacją o prętach i przypadkach, dla których te ekstrema występują.
Okno dialogowe Analiza naprężeń konstrukcji składa się z następujących kart:
W tym oknie dokonany może zostać wybór naprężenia użytkownika; do dyspozycji jest zestaw podstawowych typów naprężeń: normalne, styczne, Mises, Tresca. Dla każdego typu naprężenia wybrany może zostać zestaw sił, które będą brane pod uwagę w trakcie obliczeń. Umożliwia to ocenę wpływu poszczególnych sił przekrojowych na wytężenie pręta.
Dolna część okna dialogowego jest wspólna dla wszystkich wymienionych kart. Aby uzyskać rozkład naprężeń prezentowany zarówno na widoku konstrukcji, jak i w postaci tabelarycznej, należy:
- wybrać przypadek obciążeniowy konstrukcji, dla których prezentowane będą mapy naprężeń
- jeżeli wybrana jest opcja Wszystkie pręty (znajdującą się w dolnej części okna dialogowego), to naprężenie zostaną przedstawione dla wszystkich prętów konstrukcji jeżeli wybrana jest opcja Wybrane pręty, to możliwa jest selekcja prętów, dla których przeprowadzone zostaną obliczenia i prezentowane będą wykresy/mapy
- wybrać rodzaj naprężenia (normalne, styczne, zredukowane); składowe sił przekrojowych uwzględnianych przy obliczeniach tego naprężenia (FX, FY, FZ, MX, MY i MZ) zostaną automatycznie wybrane.
- wskazać rodzaj naprężeń prezentowanych w formie wykresów.
Po wybraniu tych parametrów i naciśnięciu przycisku Zastosuj w oknie dialogowym dokonywane są obliczenia oraz prezentowane są wartości naprężeń na prętach konstrukcji, a w oknie rezultatów tabelarycznych (tabeli) pojawiają się wartości odpowiednich naprężeń.
Jeżeli zmienione zostały parametry znajdujące się w oknie dialogowym Analiza naprężeń konstrukcji (np. zmieniony został przypadek obciążenia, zmieniony został typ naprężenia itp.), to naciśnięcie przycisku Zastosuj powoduje wyznaczenie wartości naprężeń oraz ich wykresów i/lub map dla nowych parametrów.
W tabeli Naprężenia konstrukcji przedstawione są wartości naprężeń dla wybranych prętów konstrukcji. Aby wybrać typy naprężenia, który ma zostać wyświetlony, należy:
- kliknąć prawym przyciskiem myszy tabelę, a następnie kliknąć Kolumny tabeli.
- wybrać typy naprężenia w oknie Selekcja wielkości do wyświetlenia.
Prezentowane mogą być minimalne i maksymalne wartości dla wszystkich dostępnych typów naprężeń oraz dla naprężeń użytkownika.
Na końcu tabeli przedstawiany jest zestaw wartości ekstremalnych dla całej konstrukcji; dla danego typu naprężenia prezentowane są następujące informacje:
- ekstremalna wartość naprężenia
- przypadek, dla którego wystąpiła wartość ekstremalna
- pręt, w którym ta wartość naprężenia występuje
- położenie wartości ekstremalnej na długości pręta.

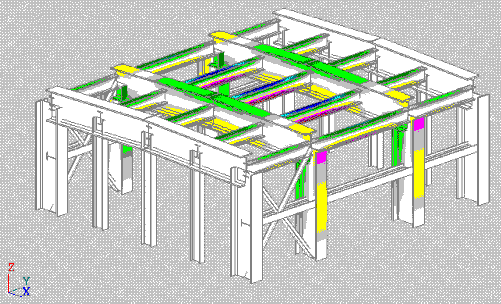

Mapy naprężeń - opcja dostępna z menu Rezultaty/Analiza pozwala na prezentację konstrukcji wraz z kształtami przekrojów i szczegółowymi mapami naprężeń na tych przekrojach (przykładową konstrukcję z przedstawionymi naprężeniami pokazano na rysunku poniżej).
