Odwzorowywanie właściwości pliku DWG programu AutoCAD w rozwiązaniu Data Standard za pomocą atrybutu SyncDWGProperty

Administratorzy mogą dostosować właściwości w pliku konfiguracyjnym programu AutoCAD, aby właściwości pliku DWG programu AutoCAD były automatycznie synchronizowane z właściwościami programu Vault.

Synchronizacja właściwości pliku DWG odbywa się na podstawie atrybutu PropertyDefinition o nazwie SyncDWGProperty. Ten atrybut określa, czy właściwości pliku DWG są synchronizowane, czy też tworzone na podstawie wartości wprowadzanych w oknie dialogowym rozwiązania Data Standard.

Właściwości są zdefiniowane w pliku C:\ProgramData\Autodesk\Vault 2015\Extensions\DataStandard\CAD\Configuration\AutoCAD.cfg.

Uwaga: Więcej informacji na temat definicji właściwości i pliku konfiguracyjnego programu AutoCAD można znaleźć w temacie Modyfikowanie pliku konfiguracyjnego CAD na potrzeby rozwiązania Data Standard.

Atrybut SyncDWGProperty

Atrybut SyncDWGProperty ma wartość logiczną i jest używany w połączeniu z większością standardowych właściwości pliku DWG.

<?xml version="1.0" encoding="utf-8"?>
<Configuration>
  <PathDefinition>{Workspace}\{Prop[Folder].Value}</PathDefinition>
  <FileNameDefinition>{Prop[GEN-TITLE-NR].Value}</FileNameDefinition>
  <PropertyDefinitions>
    <PropertyDefinition PropertyName="GEN-TITLE-NR" DataType="Text" InitialValue="{PathAndFileNameHandler.FileName}" />
    <PropertyDefinition PropertyName="GEN-TITLE-DES1" DataType="Text" RequiresValue="true" />
    <PropertyDefinition PropertyName="GEN-TITLE-DES2" DataType="Text" />
    <PropertyDefinition PropertyName="Folder" DataType="Text" InitialValue="Assemblies" RequiresValue="true"/>
    <PropertyDefinition PropertyName="Comments" DataType="Text" SyncDWGProperty="true"/>
  </PropertyDefinitions>
  <TitleBlock>ISO_TITLEA</TitleBlock>
</Configuration>

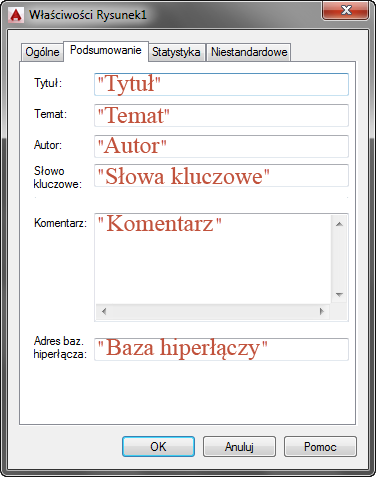

Standardowe właściwości pliku DWG

• „Tytuł”
• „Temat”
• „Autor”
• „Słowa kluczowe”
• „Komentarz” (zobacz powyższy przykład kodu)
• „Baza hiperłączy”
• „Numer zmiany”
Uwaga: W nazwach tych właściwości nie jest rozróżniana wielkość liter.

Właściwości pliku DWG nie można odwzorować na właściwość niestandardową o tej samej nazwie.

Jeśli te właściwości są używane w arkuszu danych rozwiązania Data Standard, będą wyświetlane w tym oknie dialogowym.

Sposób działania

• Jeśli atrybut SyncDWGProperty nie istnieje w przypadku definicji właściwości lub ma wartość false, właściwości pliku DWG nie są synchronizowane.
• Jeśli atrybut SyncDWGProperty ma wartość true:
  • Jeśli właściwość pliku DWG o danej nazwie nie istnieje, jest tworzona i przyjmuje wartość wprowadzoną w oknie dialogowym rozwiązania Data Standard.
  • Jeśli właściwość pliku DWG o danej nazwie już istnieje, wartość zostanie zastąpiona wartością wprowadzoną w oknie dialogowym rozwiązania Data Standard.
  • Jeśli zdefiniowana właściwość jest zsynchronizowana z odpowiadającym jej atrybutem bloku, ta właściwość jest także zsynchronizowana z właściwością pliku DWG.
  • Jest wyświetlana właściwość bieżącego pliku DWG, gdy okno dialogowe rozwiązania Data Standard (np. edycji arkusza danych) jest otwarte.
