Dodatek Data Standard dla programów AutoCAD i Inventor udostępnia dwa unikatowe pliki konfiguracyjne, które określają zachowanie arkusza Data Standard. Te zachowania można modyfikować w celu dostosowania procesu roboczego projektowania.
- które pola i właściwości są dostępne w rozwiązaniu Data Standard;
- miejsce, w którym plik jest zapisywany;
- nazwę pliku;
- czy rozwiązanie Data Standard jest wczytywane automatycznie;
- czy wyświetlane jest okno dialogowe wpisywania do repozytorium.
Szczegóły pliku konfiguracyjnego
- Inventor.cfg
- AutoCAD.cfg
Istnieją dwa różne pliki konfiguracyjne w przypadku dodatku Data Standard dla programów AutoCAD i Inventor.
Oba pliki znajdują się w folderze C:\ProgramData\Autodesk\Vault 2015\Extensions\DataStandard\CAD\Configuration
Elementy pliku
Pliki konfiguracyjne są plikami XML. Użyj edytora tekstu lub edytora XML, aby zmodyfikować wartości elementu w pliku.
- Definicja tabelki rysunkowej AutoCAD
- W pliku AutoCAD.cfg znajduje się element o nazwie <TitleBlock> (tabelka rysunkowa). Dodaj nazwy bloków, które chcesz zsynchronizować z rozwiązaniem Data Standard. Można użyć wielu nazw bloków oddzielonych przecinkami. Na przykład: ISO_TITLEA,ANSI_TITUS
- FileNameDefinition
- Definiuje sposób nazywania plików. Definicja może być kombinacją zwykłego tekstu lub zmiennych. Wyrażenie zostanie obliczone za każdym razem, gdy użytkownik wprowadzi lub zmieni dane. Rozszerzenie pliku jest pomijane, ale jest automatycznie dołączane przez Data Standard.
Przykłady
<FileNameDefinition>{Prop[TITLE].Value}</FileNameDefinition>Nazwa pliku jest generowana przez wartość właściwości tytułu.<FileNameDefinition>{Prop[YEAR].Value}_{Prop[NUMBER].Value}</FileNameDefinition>Nazwa pliku jest generowana na podstawie kombinacji właściwości YEAR i NUMBER rozdzielonych znakiem podkreślenia. - PathDefinition
- Określa miejsce zapisu pliku. Definicja może być kombinacją zwykłego tekstu lub zmiennych. Wprowadzone wyrażenie zostanie obliczone za każdym razem, gdy użytkownik wprowadzi lub zmieni dane. Zamykający ukośnik odwrotny (\) nie jest wymagany. Obsługiwane zmienne:
- {Workspace} ... zawiera ścieżkę do obszaru roboczego
- {Prop[<nameofproperty>].Value} ... jest to wartość właściwości, która zostanie zmieniona po wprowadzeniu danych przez użytkownika</nameofproperty>
- {plain text ... } to zwykły tekst, taki jak symbole ukośnika odwrotnego lub stałe fragmenty ścieżki
Przykłady
<PathDefinition>{Workspace}\{Prop[PROJECT].Value}</PathDefinition>W tym przykładzie ścieżką generowaną przez rozwiązanie Data Standard jest folder obszaru roboczego ustawiony w aplikacji i wybrana lub wprowadzona w oknie Data Standard nazwa projektu. Ponieważ obszar roboczy się nie zmieni, ta część jest stała, a ścieżka projektu zmienia się w zależności od danych użytkownika. - PropertyDefinitions

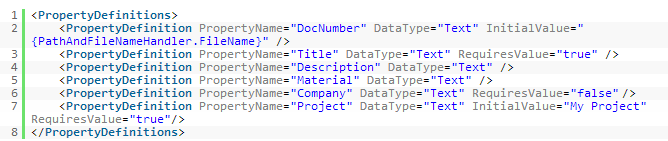

- Zawiera listy co najmniej jednego elementu PropertyDefinition. Zmienna PropertyDefinition jest podstawą tego pliku konfiguracyjnego i umożliwia zdefiniowanie co najmniej jednej właściwości.
Wszystkie pola, które będą dostępne jako właściwość w oknie dialogowym Data Standard, muszą być zdefiniowane tutaj. Nazwa właściwości jest również nazwą pliku lub właściwości tabelki rysunkowej. Jeśli nazwa właściwości jest zgodna z właściwością istniejącego pliku, na przykład title, to ta właściwość pliku będzie używana. W przeciwnym razie zostanie utworzona właściwość niestandardowa. Jedynym wyjątkiem od tej reguły jest program AutoCAD. Synchronizacja właściwości w programie AutoCAD odbywa z rozwiązania Data Standard do atrybutów tabelki rysunkowej, nie do atrybutów pliku.
Atrybuty dostępne w definicji właściwości:Właściwość
Wymagany
Opis
Obsługiwane wartości
PropertyName
Tak
nazwa właściwości
znaki i liczby
DataType
Tak
definiuje typ danych
text, date, number, double, boolean
InitialValue
Nie
definiuje wartość, jaką należy wpisać po raz pierwszy
dowolny tekst
RequiresValue
Nie
określa, czy pole musi zawierać wartość
true, false
Wyrażenie regularne
Nie
umożliwia zdefiniowanie wyrażenia regularnego sterującego danymi wprowadzanymi przez użytkownika
składnia wyrażenia regularnego
SyncDWGProperty
Nie
określa, czy właściwości DWG są synchronizowane/tworzone za pomocą wartości wprowadzonych w oknie dialogowym Data Standard.
Zobacz temat Odwzorowanie właściwości DWG programu AutoCAD za pomocą atrybutu SyncDWGProperty, aby uzyskać więcej informacji.
true, false
- ShowCheckinDialog
- Ustawienie wartości True i False wskazuje, czy wyświetlane jest okno dialogowe Wpisz do repozytorium.
- SkipForProperties
- Element SkipForProperties można dodać wraz z listą oddzielonych przecinkami nazw właściwości, które zostaną pominięte w rozwiązaniu Data Standard. Oznacza to, że okno dialogowe Data Standard nie jest wyświetlane, gdy napotka nazwy właściwości wyświetlane w tej etykiecie. Jednym ze scenariuszy użytkowania jest pominięcie wyświetlania okna dialogowego Data Standard dla części Content Center innych firm (np. wygenerowanych części Cadenas Content Center).
Przykład
<SkipForProperties>CDN_B</SkipForProperties>
- SupportedFileTypes
- Określa, które typy plików są obsługiwane przez rozwiązanie Data Standard.
