Cria uma polilinha retangular.
Cria uma polilinha retangular de acordo com parâmetros do retângulo especificados (comprimento, largura, rotação) e do tipo de cantos (concordância, chanfro ou quadrado).
Os prompts a seguir são exibidos.
Configurações atuais: Rotação = 0
Especifica o primeiro ponto do canto ou [Chanfro/Elevação/Concordância/Espessura/Largura]: especifique um ponto ou insira uma opção
First Corner Point
Especifica um ponto do canto do retângulo.
- Other Corner Point
-

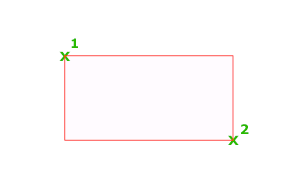

Cria um retângulo utilizando os pontos especificados como cantos diagonalmente opostos.
- Area
-
Cria um retângulo utilizando a área e um comprimento ou uma largura. Se a opção Chamfer ou Fillet estiver ativa, a área incluirá o efeito dos chanfros ou das concordâncias nos cantos do retângulo.
- Dimensions
-
Cria um retângulo utilizando valores de comprimento e largura.
- Rotação
-
Cria um retângulo em um ângulo de rotação especificado.
Chamfer
Define as distâncias do chanfro para o retângulo.
Elevation
Especifica a elevação do retângulo.
Concordância
Especifica o raio de concordância do retângulo.
Thickness
Especifica a espessura do retângulo.
Width
Especifica largura da polilinha do retângulo a ser desenhado.
