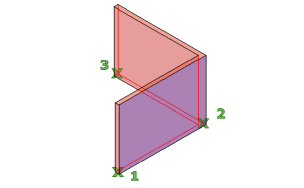

Cria um sólido 3D parecido com uma parede.
É possível criar paredes com segmentos retos e curvados de altura e largura constantes.
Com o comando POLISSÓLIDO, você pode converter linha, polilinha 2D, arco ou círculo existentes em um sólido com um perfil retangular. Um polissólido pode ter segmentos curvados, mas o perfil sempre é retangular por padrão.
Você pode desenhar um sólido com POLISSÓLIDO exatamente como desenharia uma polilinha. A variável de sistema PSOLWIDTH define a largura padrão para o sólido. A variável de sistema PSOLHEIGHT define a altura padrão para o sólido.
Os prompts a seguir são exibidos.
Ponto inicial
Especifica um ponto inicial para um segmento de polissólido.
Object
Especifica um objeto a ser convertido em sólido. É possível converter:
- Line
- Arco
- 2D polyline
- Circle
Height
Especifica a altura do sólido. A altura padrão é definida conforme a configuração atual de PSOLHEIGHT.
Width
Especifica a largura do sólido. A largura padrão é definida conforme a configuração atual de PSOLWIDTH.
Justificar
Define a largura e a altura do sólido para estar à esquerda, direita ou justificado no centro ao definir o perfil com o comando. A justificação baseia-se na direção inicial do primeiro segmento do perfil.
Próximo ponto
Especifica o próximo ponto do perfil do polissólido.
Arco
Adiciona um segmento de arco ao sólido. A direção inicial padrão do arco é tangente ao último segmento desenhado. Você pode especificar uma direção inicial diferente com a opção Direction.
- Fechar
-
Fecha o sólido ao criar um segmento linear ou de arco do último vértice especificado ao início do sólido.
- Direction
-
Especifica o segmento de arco ao definir uma direção de tangente inicial e uma extremidade.
- Linha
-
Sai do prompt Arco e desenha segmentos de reta.
- Second Point
-
Especifica o segundo ponto e a extremidade de um segmento de arco de três pontos.
- Desfazer
-
Remove o segmento de arco mais recente adicionado ao sólido.
Fechar
Fecha o polissólido ao criar um segmento de linha ou arco do último ponto especificado ao ponto inicial do sólido. Para usar esta opção, pelo menos três pontos devem ser especificados.
Desfazer
Remove o segmento de arco mais recente adicionado ao sólido.
