Cria novos sólidos e superfícies 3D ao fatiar ou dividir objetos existentes.

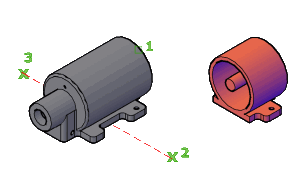

O plano de corte é definido com 2 ou 3 pontos, especificando-se um plano principal do UCS, ou selecionando-se um objeto de superfície ou de plano (mas não uma malha). Um lado ou ambos os lados dos objetos fatiados podem ser mantidos.
- Os objetos sólidos 3D podem ser fatiados por meio de planos especificados e objetos de superfície
- Os objetos de superfície podem ser fatiados somente por planos especificados
- As malhas não podem ser fatiadas diretamente ou usadas como superfícies fatiadas
Os objetos fatiados mantêm as propriedades de camada e a cor dos objetos originais. No entanto, os objetos sólidos ou de superfície resultantes não mantêm um histórico dos objetos originais.
Os prompts a seguir são exibidos.
- Objetos para fatiar
-
Especifica o sólido ou superfície 3D que você deseja fatiar. Se selecionar um objeto de malha, você pode decidir convertê-lo em um sólido ou superfície 3D antes de concluir a operação de fatiar.
- Ponto inicial do plano da fatia
- Objeto plano
- Superfície
- Eixo Z
- Vista
- XY
- YZ
- XZ
- 3pontos
- Ponto inicial do plano da fatia
-
Define o primeiro de dois pontos que definem a orientação do plano fatiado. Com esta opção, o plano fatiado está sempre perpendicular ao plano XY do UCS atual. Depois de especificar o segundo ponto no plano, você pode escolher se deseja manter ambos os lados do objeto fatiado ou pode especificar outro ponto no lado do plano que você deseja manter.
- Segundo ponto no plano. Define o segundo de dois pontos no plano da fatia. Se o segundo ponto não estiver localizado no plano XY do UCS, ele será projetado sobre o plano.
- Especifique um ponto no lado que deseja manter
- Manter ambos os lados
- Segundo ponto no plano. Define o segundo de dois pontos no plano da fatia. Se o segundo ponto não estiver localizado no plano XY do UCS, ele será projetado sobre o plano.
- Objeto plano
-
Alinha o plano de corte com um plano que contém o círculo, elipse, arco circular ou elíptico, spline 2D, polilinha 2D ou polilinha 3D plana selecionados.
- Selecionar um círculo, elipse, arco, spline-2D ou polilinha 2D. Especifica o objeto plano que define o plano de corte. Um objeto de polilinha 3D plano também pode ser selecionado.
- Especifique um ponto no lado que deseja manter
- Manter ambos os lados
- Selecionar um círculo, elipse, arco, spline-2D ou polilinha 2D. Especifica o objeto plano que define o plano de corte. Um objeto de polilinha 3D plano também pode ser selecionado.
- Surface
-
Alinha o plano de corte com uma superfície selecionada.
- Selecionar uma superfície. Especifica uma superfície de corte. Nota: Você não pode especificar malhas, face 3D ou objetos espessos como a superfície de corte.
- Selecione o objeto fatiado no lado que deseja manter
- Manter ambos os lados
- Selecionar uma superfície. Especifica uma superfície de corte.
- Eixo Z
-
Define o plano de corte, especificando um ponto no plano e outro ponto no eixo (normal) Z do plano.
- Especifique um ponto no plano de corte. Define um ponto no plano da fatia.
- Especifique um ponto no eixo Z (normal) do plano.Especifica um ponto que define o eixo que está perpendicular ao plano da fatia.
- Especifique um ponto no lado que deseja manter
- Manter ambos os lados
- View
-
Alinha o plano de corte paralelamente ao plano de visualização da viewport atual. Especificar um ponto define a localização do plano de corte.
- Especifique um ponto no plano da vista atual.Define o ponto no objeto onde iniciar a fatia.
- Especifique um ponto no lado que deseja manter
- Manter ambos os lados
- Especifique um ponto no plano da vista atual.Define o ponto no objeto onde iniciar a fatia.
- XY
-
Alinha o plano de corte com o plano XY do UCS atual. Especifique um ponto para definir a localização do plano de corte.
- Ponto no plano XY. Alinha o plano de corte paralelamente ao plano XY do UCS e passando por um ponto especificado.
- Especifique um ponto no lado que deseja manter
- Manter ambos os lados
- Ponto no plano XY. Alinha o plano de corte paralelamente ao plano XY do UCS e passando por um ponto especificado.
- YZ
-
Alinha o plano de corte com o plano XY do UCS atual. Especifique um ponto para definir a localização do plano de corte.
- Ponto no plano YZ. Alinha o plano de corte paralelamente ao plano YZ do UCS e passando por um ponto especificado.
- Especifique um ponto no lado que deseja manter
- Manter ambos os lados
- Ponto no plano YZ. Alinha o plano de corte paralelamente ao plano YZ do UCS e passando por um ponto especificado.
- XZ
-
Alinha o plano de corte com o plano XZ do UCS atual. Especifique um ponto para definir a localização do plano de corte.
- Ponto no plano XZ. Alinha o plano de corte paralelamente ao plano XZ do UCS e passando por um ponto especificado.
- Especifique um ponto no lado que deseja manter
- Manter ambos os lados
- Ponto no plano XZ. Alinha o plano de corte paralelamente ao plano XZ do UCS e passando por um ponto especificado.
- 3points
-
Define o plano de corte utilizando três pontos.
- Especifique um ponto no lado que deseja manter
-
Utiliza um ponto para determinar o lado do objeto fatiado que deve ser mantido. O ponto não pode estar no plano de corte.
- Manter ambos os lados
-
Mantém ambos os lados dos objetos fatiados.
