Os blocos dinâmicos contêm regras, ou parâmetros, que definem como alterar a aparência da referência de bloco quando ele é inserido no desenho.
Com os blocos dinâmicos, é possível inserir um bloco capaz de alterar forma, tamanho ou configuração, ao invés de inserir uma de muitas definições de bloco estático. Por exemplo, ao invés de criar múltiplos blocos de portas internas de diferentes tamanhos, é possível criar um bloco de portas redimensionável.
Você cria estes blocos dinâmicos com parâmetros de restrição ou parâmetros de ação.
Usando os parâmetros de restrição e os parâmetros de ação na mesma definição de bloco não é recomendado.
Adicionar restrições
Em uma definição de bloco, parâmetros de restrição
- Associar objetos um com o outro
- Restringir a geometria ou cotas

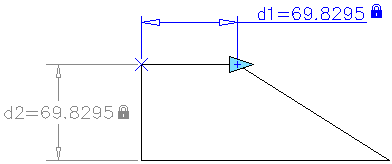

O exemplo a seguir mostra uma referência de bloco com uma restrição (em cinza) e um parâmetro de restrição (azul com alça).
Após a inserção do bloco no desenho, os parâmetros de restrição podem ser editados como propriedades na paleta Propriedades.
Adicionar ações e parâmetros
Em uma definição de bloco, as ações e os parâmetros definem regras para o comportamento de um bloco após sua inserção no desenho.
Dependendo da geometria de bloco especificada ou do parâmetro é possível associar uma ação a este. O parâmetro é representado como uma alça no desenho. Quando você edita a alça, a ação associada determina o que irá mudar na referência de bloco.
Assim como os parâmetros de restrição, os de ação podem ser alterados na paleta Propriedades.
