Para criar uma vista em seção transversal

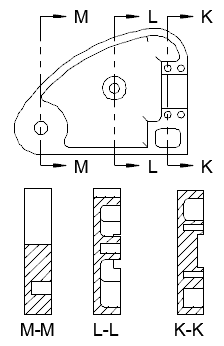

Uma vista em seção transversal é gerada ao fatiar o comprimento do objeto que está sendo cortado.

1. Clique na guia Layout, painel Criar vista, menu suspenso Seção, Completa.
2. Clique na vista que deseja utilizar como vista principal. A seta de direção inicial é exibida no cursor.
3. Clique na área do desenho para indicar o ponto inicial da linha de corte/seção. A seta de direção final é exibida no cursor.
4. Clique na área do desenho para indicar o ponto final da linha de corte/seção. Uma visualização prévia da vista em corte é exibida no cursor.
5. Mova a visualização prévia para a localização desejada e clique para inserir a vista.
   Dica: A visualização prévia é restringida para se mover perpendicularmente à linha de corte. Para reduzir a restrição, pressione Shift. Para restaurar a restrição, pressione Shift novamente.
6. Clique na guia Criação da vista em corte, painel Método, Menu suspenso Profundidade, Fatiar.
   Nota: Se você deseja incluir geometria para além do plano de corte, selecione Distância e especifique a profundidade na qual deseja incluir detalhes.
7. Clique na guia Criação de vista em corte, painel Criar, OK.
