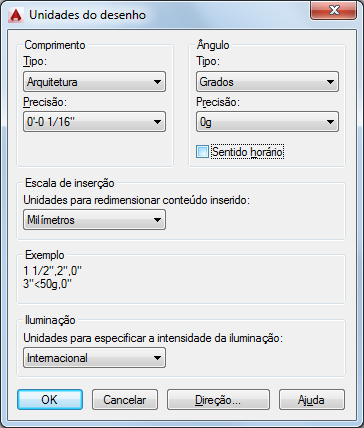

Caixa de diálogo Unidades do desenho

Controla a precisão e o formato exibidos para coordenadas e ângulos.

Lista de opções

As seguintes opções são exibidas.

Comprimento

Tipo

Define o formato de exibição atual para as unidades de medida.

Os valores incluem Architectural, Decimal, Engineering, Fractional e Scientific. Os formatos Engineering e Architectural produzem exibições em pés e polegadas e assumem que cada unidade de desenho representa uma polegada. Os outros formatos podem representar qualquer unidade real.

Precision

Especifica o número de casas decimais ou tamanho fracionário exibido para medidas lineares.

Angle

Especifica o formato de ângulo atual e a precisão para a exibição do ângulo atual.

Tipo

Define o formato de exibição atual para os ângulos.

Precision

Define a precisão exibida para os ângulos.

As seguintes convenções são utilizadas para as várias medidas de ângulo:

• Graus decimais: números decimais.
• Grados: sufixo g em letra minúscula.
• Radianos: sufixo r em letra minúscula.
• Graus/minutos/segundo: d para graus, ' para minutos e " para segundos; por exemplo, 123d45'56.7".
• Unidades de pesquisador: N ou S para os rolamentos norte ou sul, graus/minutos/segundos para indicar a distância do ângulo a leste e a oeste em relação ao norte ou sul e E ou W para leste ou oeste; por exemplo, N 45d0'0" E. O ângulo é sempre menor que 90 graus, sendo exibido no formato graus/minutos/segundos. Se ele for precisamente norte, sul, leste ou oeste, apenas uma única letra representando o ponto da bússola será exibida.

Clockwise

Controla se ângulos positivos são medidos no sentido horário ou anti-horário.

Insertion Scale

Controla a escala para blocos e desenhos que são inseridos no desenho atual.

Se você inserir um bloco ou desenho criado com unidades que são diferentes das unidades utilizadas no desenho atual, o valor de escala de inserção corrige a incompatibilidade. Se você não quiser que o bloco ou o desenho seja dimensionado, selecione Sem unidades.

Nota: Se a Escala de inserção estiver definida como Sem unidades no bloco de origem ou no desenho de destino, as configurações das Unidades do conteúdo de origem e das Unidades do desenho de destino são referenciadas para determinar a relação de escala. Estas configurações estão localizadas na caixa de diálogo Opções, guia Preferências do usuário.

Sample Output

Exibe um exemplo das configurações atuais para unidades e ângulos.

Lighting

Controla a unidade de medida para a intensidade de luzes fotométricas no desenho atual.

Nota: Para criar e usar luzes fotométricas, especifique uma unidade diferente de Genérico. Além disso, as luzes fotométricas usam a escala de inserção para determinar as unidades utilizadas na renderização, de modo que a Escala de inserção deve ser definida para um estilo de unidade diferente de Sem unidades.

Direction

Exibe a caixa de diálogo Controle de direção.
