Para adicionar uma luz fotométrica a uma luminária

Uma luminária é um objeto que gerencia os componentes da luminária. As luminárias podem ser representadas por luzes fotométricas embutidas em blocos que também contêm geometria.

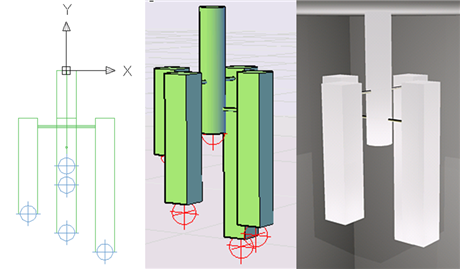

Um exemplo de um objeto de luminária.

  1. Clique na guia Visualizar painel Luzes menu suspenso Luzes.Unidades de iluminação internacional.. Pesquisa
  2. Defina o valor como 1 (unidades Americanas) ou 2 (unidades Internacional) para a iluminação fotométrica.
  3. Clique na guia Vistapainel PaletasPaletas de ferramentas Pesquisa.
  4. Clique com o botão direito do mouse na barra de títulos da paleta Ferramentas. Clique em Luzes fotométricas.
  5. Arraste a luz da paleta para o desenho.
  6. Arraste outra luz da paleta para o desenho.
  7. No prompt de comando, insira bloco para criar uma luminária com as luzes colocadas no desenho.
