OCULTAR (_HIDE) (comando)

Regenera um modelo de Estrutura de arame 3D, com linhas ocultas suprimidas.

Pesquisa

Ao visualizar um modelo de Estrutura de arame 3D, todas as linhas são apresentadas, inclusive as que estão ocultas por outros objetos. OCULTAR elimina as linhas ocultas da tela.

Objetos que podem ocultar outros objetos incluem círculos, sólidos, texto, regiões, segmentos de polilinhas largas, objetos 3D e arestas de extrusão de objetos com espessura diferente de zero. Círculos, sólidos e segmentos de polilinhas largas de extrusão são tratados como objetos sólidos com faces superior e inferior.

O comando OCULTAR não pode ser utilizado em objetos cujas camadas tenham sido congeladas; entretanto, OCULTAR pode ser utilizado em objetos cujas camadas tenham sido desativadas.

Para ocultar texto criado com TEXTOM ou TEXTO, a variável de sistema HIDETEXT deve ser definida como 1 ou deve ser atribuído um valor de espessura ao texto.

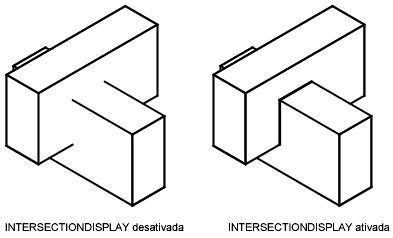

Ao utilizar o comando OCULTAR, se a variável de sistema INTERSECTIONDISPLAY estiver ativada, as intersecções face a face de superfícies 3D serão exibidas como polilinhas.

Não é possível usar o comando INTERSECTIONDISPLAY para o estilo visual 3D oculto. (Não está disponível no AutoCAD LT).

Se a variável de sistema DISPSILH estiver ativada, o comando OCULTAR exibirá objetos sólidos 3D somente com arestas de silhueta. As arestas internas produzidas por objetos com facetas não serão exibidas.

Se a variável de sistema HIDETEXT estiver desativada, OCULTAR ignora objetos de texto ao produzir a vista oculta. Os objetos de texto são sempre exibidos independentemente de serem ocultos por outros objetos e os objetos ocultos pelos objetos de texto não são afetados.
