Estilos visuais controlam a exibição de arestas, iluminação e sombreamento.
Controle o efeito do estilo visual ao alterar suas propriedades. Quando você aplica um estilo visual ou altera suas configurações, a viewport associada é automaticamente atualizada para refletir estas alterações.
O Gerenciador de estilos visuais exibe todos os estilos disponíveis no desenho. As configurações do estilo selecionado são exibidas no painel abaixo das imagens de amostra.
Na faixa de opções, é possível alterar algumas configurações de uso frequente ou abrir o Gerenciador de estilos visuais.

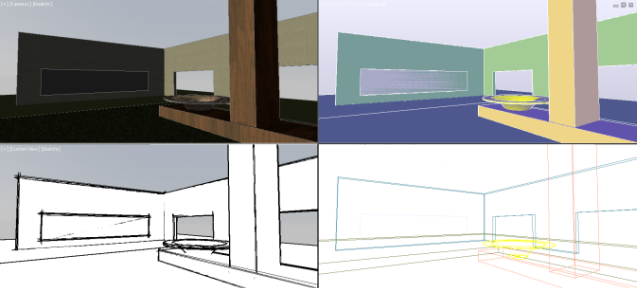

Os seguintes estilos visuais predefinidos são fornecidos com o produto:
- Estrutura de arame 2D Exibe os objetos utilizando linhas e curvas para representar os limites.
- Conceitual. Exibe os objetos usando o sombreamento suave e o estilo de face Gooch. O estilo de face Gooch, efetua uma transição entre cores frias e quentes ao invés de escuro e claro. O efeito é menos realista, mas pode tornar mais fácil ver os detalhes do modelo.
- Oculto. Exibe os objetos utilizando a representação da estrutura de arame e oculta linhas que representam faces posteriores.
- Realista. Exibe os objetos usando o sombreamento suave e os materiais.
- Sombreado. Exibe os objetos usando o sombreamento suave.
- Sombreado com arestas. Exibe os objetos usando o sombreamento suave e as arestas visíveis.
- Sombras de cinza. Exibe os objetos usando o sombreamento suave e sombras monocromáticas de cinza.
- Croqui. Exibe os objetos com um efeito de desenhado a mão usando a linha de extensão e os modificadores de distorção da aresta.
- Estrutura de arame. Exibe os objetos utilizando linhas e curvas para representar os limites.
- Raio X. Exibe os objetos com transparência parcial.
Nos estilos visuais sombreados, as faces são iluminadas por duas origens de luz no infinito, que seguem o plano do ponto de visão na medida em que você move pelo modelo. Esta iluminação padrão é designada para iluminar todas as faces no modelo para que sejam facilmente discerníveis. A iluminação padrão somente está disponível quando outras luzes, incluindo o sol, estão desativadas.
Selecione um estilo visual e altere suas configurações a qualquer momento. As alterações são refletidas nas viewports nas quais o estilo visual é aplicado. Quaisquer alterações que você efetuar no estilo visual atual serão salvas no desenho.
