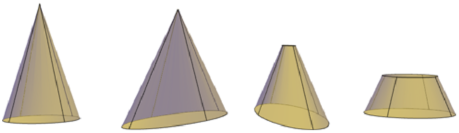

Crie um sólido apontado ou de tronco de um cone com uma base circular ou elíptica.
Por padrão, a base do cone fica no plano XY do UCS atual. A altura da cone é paralela ao eixo Z.
Opções de criação do cone
Utilize as opções a seguir para controlar o tamanho e a rotação dos cones que você cria:
- Defina a altura e a orientação.Utilize a opção Ponto final do eixo do comando CONE. Utilize a opção Raio superior para especificar o ponto final do eixo como o ponto do cone ou o centro da face superior. O ponto final do eixo pode estar localizado em qualquer lugar do espaço 3D.
- Crie um tronco de um cone. Utilize a opção Raio superior do comando CONE, para criar um tronco, que efetue a conicidade com uma face elíptica ou plana.
A ferramenta Tronco também está disponível na guia Modelagem da paleta de ferramentas. Você também pode usar as alças para modificar a ponta de um cone e convertê-lo em uma face plana.
- Especifique a circunferência e o plano base. A opção 3P (Três pontos) do comando CONE define o tamanho e o plano da base do cone em qualquer lugar do espaço 3D.
- Defina o ângulo da conicidade. Para criar um sólido cônico que requer um ângulo específico para definir seus lados, desenhe um círculo 2D. A seguir, utilize EXTRUSAO e a opção Ângulo de conicidade para afilar o círculo em um ângulo ao longo do eixo Z. Este método, no entanto, cria um sólido com extrusão, mas não um verdadeiro sólido primitivo de cone.
