ESTENDER (_EXTEND) (comando)

Estende os objetos para encontrar com as arestas de outros objetos.

Pesquisa

Para estender objetos, primeiro selecione os limites. Em seguida, pressione Enter e selecione os objetos que deseja estender. Para usar todos os objetos como limites, pressione Enter no primeiro prompt de Selecionar objetos.

Os prompts a seguir são exibidos.

Configurações atuais: Projeção = atual, Arestas = atual

Selecionar arestas de limite...

Selecionar objetos ou <selecionar todos>: Selecione um ou mais objetos e pressione Enter ou pressione Enter para selecionar todos os objetos exibidos

Selecionar o objeto a ser estendido ou alterar seleção para aparar ou [Cerca/Intersecção/Aresta/Desfazer]: Selecione objetos que devem ser estendidos ou mantenha pressionado SHIFT e selecione um objeto que deve ser aparado ou insira uma opção

Selecionar objeto de limite

Utiliza objetos selecionados para definir as arestas de limite até onde você deseja estender o objeto.

Objeto a ser estendido

Especifica o objeto a ser estendido. Pressione Enter para finalizar o comando.

Shift-Selecionar aparar

Aparar os objetos selecionados para limite mais próximo ao invés de estendê-los. Este é um método fácil para alternar entre aparar e estender.

Cerca

Seleciona todos os objetos que cruzam a cerca de seleção. A cerca de seleção é uma série de segmentos de linhas temporárias que você especifica com dois ou mais pontos de cerca. A seleção de cerca não forma um loop fechado.

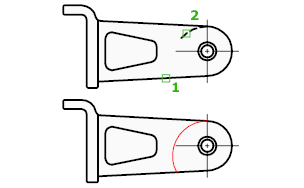

Transversal

Seleciona objetos contidos e que fazem interseção com uma área definida por dois pontos.

Nota: Algumas seleções por intersecção de objetos que podem ser estendidas são ambíguas. ESTENDER soluciona a seleção seguindo ao longo da janela retangular transversal na direção anti-horário a partir do primeiro ponto para o primeiro objeto encontrado.

Projetar

Especifica o método de projeção usado quando estender objetos.

Nenhum

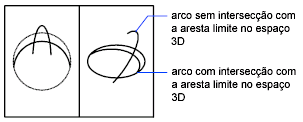

Não especifica nenhuma projeção. Somente objetos que estejam em interseção com as arestas de limite no espaço 3D são estendidas.

UCS

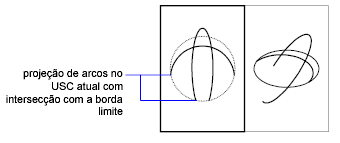

Especifica a projeção sobre o plano XY do sistema de coordenadas do usuário (UCS) atual. Os objetos que não estão em interseção com os objetos limite no espaço 3D são estendidas.

Vista

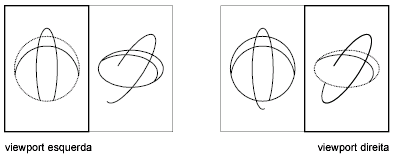

Especifica a projeção na direção da vista atual.

Aresta

Estende o objeto até a aresta implícita de outro objeto ou somente até um objeto que realmente faça interseção com ele no espaço 3D.

Estender

Estende o objeto de limite ao longo de seu caminho natural para fazer interseção com outro objeto ou sua aresta implícita no espaço 3D.

Nenhuma extensão

Especifica que o objeto deve ser estendido somente até um objeto de limite que realmente faça interseção com ele no espaço 3D.

Desfazer

Reverte as alterações mais recentes feitas por ESTENDER.
