As cotas podem ser associativas, não associativas ou explodidas. Cotas associativas ajustam as alterações nos objetos geométricos que elas medem.
A associatividade da cota define a relação entre os objetos geométricos e as cotas que definem sua distância e ângulos. Há três tipos de associatividade entre objetos geométricos e cotas.
- Cotas associativas . Ajustam automaticamente suas localizações, orientações e valores de medição, quando objetos geométricos associados com as mesmas são modificados. As cotas em um layout podem ser associadas a objetos no espaço do modelo. Estas são criadas quando a variável de sistema DIMASSOC é definida como 2.
- Cotas não associativas . Selecionadas e modificadas com a geometria que elas medem. As cotas não associativas não são alteradas quando os objetos geométricos medidos por elas são modificados. Estas são criadas quando a variável de sistema DIMASSOC é definida como 1.
- Cotas explodidas . Contêm uma coleção de objetos separados ao invés de um único objeto de dimensão. Estas são criadas quando a variável de sistema DIMASSOC é definida como 0.
Basta selecionar uma cota e executar um dos seguintes procedimentos para determinar se ela é associativa ou não:
- Utilize a paleta Propriedades (na versão para Windows) ou Inspetor de propriedades (na versão para Mac) para exibir as propriedades da cota.
- Use o comando LISTA para exibir as propriedades da cota.
- No Windows, utilize o recurso Seleção rápida para filtrar a seleção de cotas associativas ou não associativas.
Uma cota é considerada parcialmente associativa quando somente uma extremidade dela estiver associada a um objeto geométrico. É possível utilizar o comando REASSOCIARCOTA para reassociar cotas não associativas.
Monitor de anotações
A associatividade entre uma cota e um objeto pode ser perdida por diversos motivos. Por exemplo:
- A associatividade não é mantida entre uma cota e uma referência de bloco se o bloco for redefinido de modo que a aresta à qual a cota está anexada se mova.
- A associatividade não é mantida entre uma cota e uma vista de desenho da documentação modelo, quando uma atualização ou um evento de edição remove a aresta da cota.
É possível utilizar o monitor de anotações para rastrear uma associatividade de linha de chamada. Quando o monitor de anotações está ativado, ele indica cotas que perdem a associatividade exibindo um sinal.

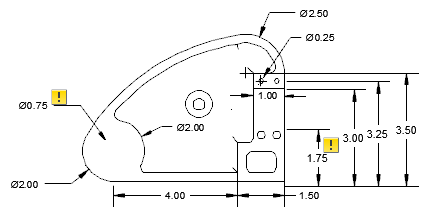

Antes de atualizar o evento

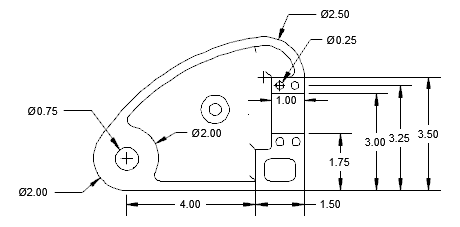

Após atualizar o evento
Clicar no sinal exibe um menu que contém as opções específicas para a correspondente anotação desassociada. O menu de uma cota que perdeu a associatividade fornece acesso aos comandos a REASSOCIARCOTA e APAGAR.
Situações especiais e limitações
Pode ser necessário usar o comando COTAREGEN para atualizar as cotas associativas após a aplicação de vista panorâmica ou zoom, após abrir um desenho modificado com uma versão anterior ou após abrir um desenho com referências externas que foram modificadas.
As cotas associativas são compatíveis com a maioria dos tipos de objetos normalmente dimensionados. Não há compatibilidade com objetos como
- Hachuras
- Imagens
- Subjacências
- Objetos de múltiplas linhas
- Sólidos 2D
- Objetos com uma propriedade de espessura 3D diferente de zero
Cotas associadas às vistas de desenho de modelo podem perder sua associatividade se o desenho for aberto e salvo novamente em uma versão anterior ao AutoCAD 2012.
