Cotagem é o processo de adição de anotações de medida a um desenho.
Você pode criar cotas para uma variedade de tipos de objeto em muitas orientações. Os tipos básicos de cotação são
- Linear
- Radial (raio, diâmetro e com movimento)
- Angular
- Ordenada
- Comprimento do arco

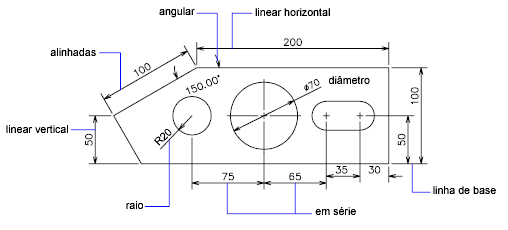

Cotas lineares podem ser horizontais, verticais, alinhadas, rotacionadas, linha base ou em série (em cadeia). Alguns exemplos são mostrados na ilustração.
Com mais de 70 configurações voltadas para cota no Gerenciador de estilos de dimensão, você pode controlar quase todos os aspectos da aparência das cotas. Por exemplo, você pode definir a folga precisa entre as linhas de extensão e o objeto que está sendo cotado. Todas estas configurações podem ser salvas como um ou mais estilos de cota. Se você salvar os estilos de cota em um arquivo modelo (dwt) de desenho, eles estarão disponíveis sempre que iniciar um novo desenho.
Para simplificar a organização do desenho e a escala de cotas, recomenda-se que você crie cotas em layouts ao invés de no espaço do modelo.
