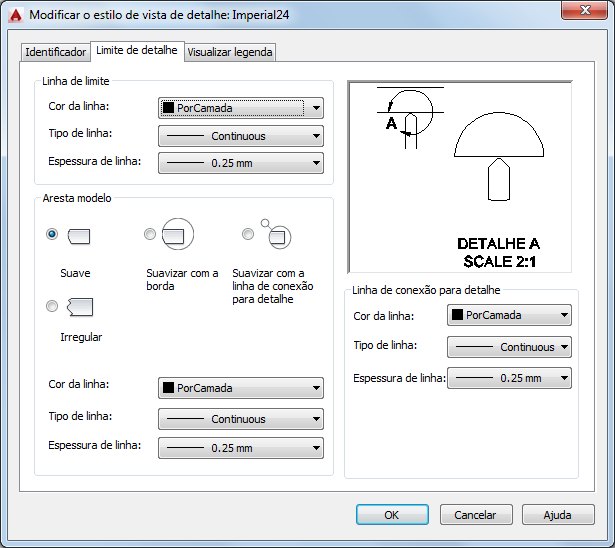

Define as propriedades da linha de fronteira, da aresta do modelo e da linha de conexão para detalhe de vistas de detalhe.
Lista de opções
As seguintes opções são exibidas.
Linha de limite
- Cor da linha
- Define a cor da linha de limite de detalhe. Se clicar em Selecionar cor (na parte inferior da Lista de cor), a caixa de diálogo Selecionar cor será exibida. Também é possível inserir um nome de cor ou número.
- Tipo de linha
- Define o tipo de linha para a linha de limite de detalhe. Se você clicar em Outro, a caixa de diálogo Selecionar tipo de linha é exibida.
- Espessura de linha
- Define a espessura de linha do limite de detalhe.
Aresta do modelo
- Suave
- Define como suaves as linhas de corte dos modelos de vistas de detalhe.
- Suave com borda
- Exibe uma borda em torno das vistas de detalhe e define como suaves as linhas de corte nos modelos apresentados em vistas de detalhe.
- Suave com linha de conexão para detalhe
- Exibe uma linha de conexão para detalhe entre o limite de detalhe e o limite da vista de detalhe. Além disso, exibe uma borda em torno das vistas de detalhe e define como suaves as linhas de corte em modelos apresentados em vistas de detalhe.
- Irregular
- Define como irregular as linhas de corte nos modelos em vistas de detalhe.
- Cor da linha
- Define a cor para a borda da vista de detalhe. Se clicar em Selecionar cor (na parte inferior da Lista de cor), a caixa de diálogo Selecionar cor será exibida. Também é possível inserir um nome de cor ou número.
- Tipo de linha
- Define o tipo de linha para a borda da vista de detalhe. Se você clicar em Outro, a caixa de diálogo Selecionar tipo de linha é exibida.
- Espessura de linha
- Define a espessura de linha da borda da vista de detalhe.
Linha de conexão para detalhe
- Cor da linha
- Define a cor da linha de conexão para detalhe. Se clicar em Selecionar cor (na parte inferior da Lista de cor), a caixa de diálogo Selecionar cor será exibida. Também é possível inserir um nome de cor ou número.
- Tipo de linha
- Define o tipo de linha para a linha de conexão para detalhe. Se você clicar em Outro, a caixa de diálogo Selecionar tipo de linha é exibida.
- Espessura de linha
- Define a espessura de linha de conexão para detalhe.
