APARAR (comando)

Apara objetos para encontrar as arestas de outros objetos.

Pesquisa

Para aparar objetos, selecione os limites. A seguir pressione Enter e selecione os objetos que deseja aparar. Para usar todos os objetos como limites, pressione Enter no primeiro prompt de Selecionar objetos.

Os prompts a seguir são exibidos.

Selecionar limites de recorte

Especifique um ou mais objetos para serem utilizados como um limite para aparar. APARAR projeta os limites de recorte e os objetos a serem aparados no plano XY do sistema de coordenadas do usuário atual (UCS).

Nota: Para selecionar limites de recorte que incluem blocos, é possível utilizar apenas a seleção única, as opções Cruzado, Cerca e Selecionar todos.

Selecionar objetos

Especifica os objetos individualmente.

Selecionar todos

Especifica que todos os objetos no desenho podem ser utilizados como um limite de corte.

Objeto a ser aparado

Especifica o objeto a ser aparado. Se mais de um resultado de aparar for possível, a localização do primeiro ponto de seleção determinará o resultado.

Selecionar com Shift para estender

Estende os objetos selecionados, em vez de apará-los. Esta opção fornece um método fácil para alternar entre aparar e estender.

Fence

Seleciona todos os objetos que cruzam a cerca de seleção. A cerca de seleção é uma série de segmentos de linhas temporárias que você especifica com dois ou mais pontos de cerca. A seleção de cerca não forma um loop fechado.

Transversal

Seleciona objetos contidos e que fazem interseção com uma área definida por dois pontos.

Nota: Algumas seleções por intersecção de objetos a serem aparados são ambíguas. APARAR resolve a seleção, seguindo ao longo da janela de interseção retangular, no sentido horário, do primeiro ponto até o primeiro objeto encontrado.

Project

Especifica o método de projeção utilizado ao aparar objetos.

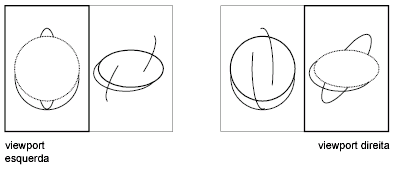

Nenhum

Não especifica nenhuma projeção. O comando apara apenas objetos que fazem interseção com o limite de recorte no espaço 3D.

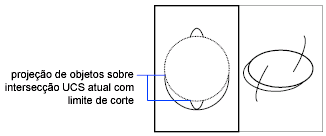

UCS

Especifica projeção sobre o plano XY do UCS atual. O comando apara apenas objetos que não fazem interseção com o limite de recorte no espaço 3D.

View

Especifica a projeção na direção da vista atual. O comando apara objetos que fazem interseção com o limite na vista atual.

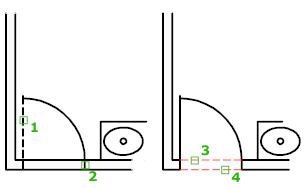

Aresta

Determina se um objeto será aparado na aresta extrapolada de outro objeto ou somente em um objeto com o qual faz interseção no espaço 3D.

Extend

Estende o limite de recorte ao longo de seu caminho natural até que faça interseção com um objeto no espaço 3D.

No Extend

Especifica que o objeto é aparado somente em um limite de recorte com o qual faz interseção no espaço 3D.

Nota: Quando se apara hachuras, não se deve definir Margem para Extend. Se a esta definição ocorrer, as lacunas nos limites das aparas não serão conectadas quando as hachuras forem aparadas, mesmo quando a tolerância de lacuna estiver definida em um valor correto.

Erase

Exclui objetos selecionados. Esta opção fornece um método conveniente para apagar objetos não necessários sem sair do comando APARAR.

Desfazer

Reverte a alteração mais recente feita pelo comando APARAR.
