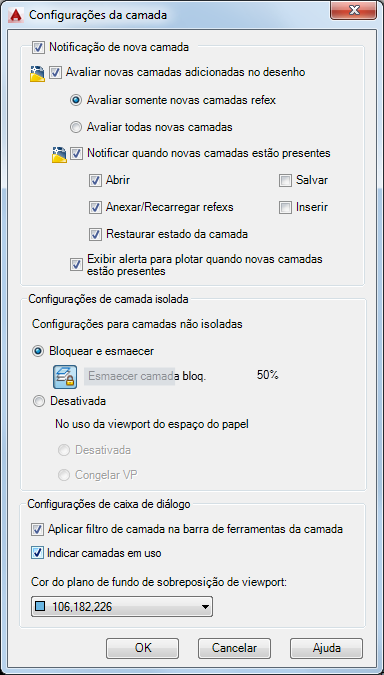

Caixa de diálogo Configurações de camada (Gerenciador de propriedades de camada)

Controla o comportamento de notificações da nova camada, exibição de camada isolada e outras configurações de interface de camada.

Métodos de acesso

No Gerenciador de propriedades de camada, clique no botão Configurações de camada.

Controla quando ocorre a notificação para novas camadas, o comportamento de camadas quando algumas camadas estão isoladas, se são aplicados filtros à barra de ferramentas Camadas e a cor do plano de fundo das sobreposições de viewport no Gerenciador de propriedades de camada.

Lista de opções

As seguintes opções são exibidas.

Nova notificação de camada

Controla a avaliação e notificação de novas camadas com base na configuração AVALCAMADA no arquivo DWG.

Nota: Não deve haver um filtro (filtro Camada não-reconciliada) exibido quando LAYEREVALCTL = 0. Se nenhum é exibido no momento, ele será desativado. É possível definir como ativo o filtro de novas camadas não reconciliadas e selecionar as camadas naquele filtro. Com a camada não reconciliada selecionada, você pode clicar com o botão direito do mouse e clicar em Reconciliar camada.

Avaliar as novas camadas adicionadas no desenho

Verifica a existência de novas camadas que foram adicionadas ao desenho. (LAYEREVAL=0)

Avaliar somente novas camadas de refex

Verifica a existência de novas camadas que foram adicionadas em refex anexadas. (LAYEREVAL=1)

Avaliar todas as novas camadas

Verifica a existência de novas camadas que foram adicionadas ao desenho, incluindo novas camadas adicionadas em refex anexadas. (LAYEREVAL=2)

Notificar quando novas camadas estiverem presentes

Ativa a notificação de nova camada. (LAYERNOTIFY=0)

Aberta

Exibe a notificação de nova camada quando novas camadas estão presentes quando você usa o comando ABRIR. (LAYERNOTIFY=2)

Attach/Reload Xrefs

Exibe a notificação de nova camada quando novas camadas estão presentes quando você está anexando ou recarregando refex. (LAYERNOTIFY=4)

Restaurar estado de camada

Exibe a notificação de nova camada quando você estiver restaurando estados de camadas. (LAYERNOTIFY=8)

Salvar

Exibe a notificação de nova camada quando novas camadas estão presentes quando você usa o comando SALVAR. (LAYERNOTIFY=16)

Inserir

Exibe a notificação de nova camada quando novas camadas estão presentes quando você usa o comando INSERIR. (LAYERNOTIFY=32)

Exibir notificação para plotagem quando novas camadas estão presentes

Exibe a notificação de nova camada quando novas camadas estão presentes quando você usa o comando PLOTAR. (LAYERNOTIFY=1)

Isolar configurações de camada

Controla as configurações para camadas que não foram isoladas:

Lock and Fade

Seleciona Lock and Fade como método de isolamento.

Off

Define as camadas não selecionadas como Desativadas.

Off

Define camadas não selecionadas como Desativadas (no espaço do papel).

VP Freeze

Define camadas não selecionadas como para Congelar viewport (no espaço do papel).

Dialog Settings

Aplicar filtro de camada na barra de ferramentas de camada

Controla a exibição de camadas na lista de camadas na barra de ferramentas Camadas e no painel Camadas da faixa de opções ao aplicar o filtro da camada atual.

Indicar camadas em uso

Mostra os ícones na lista de visualização para indicar se as camadas estão sento usadas. Se você desmarcar essa opção, limpe esta opção para melhorar o desempenho.

Cor do plano de fundo de substituição da viewport

Exibe uma lista de cores e a caixa de diálogo Selecionar cor, onde é possível selecionar uma cor de plano de fundo para sobreposições de viewport.
