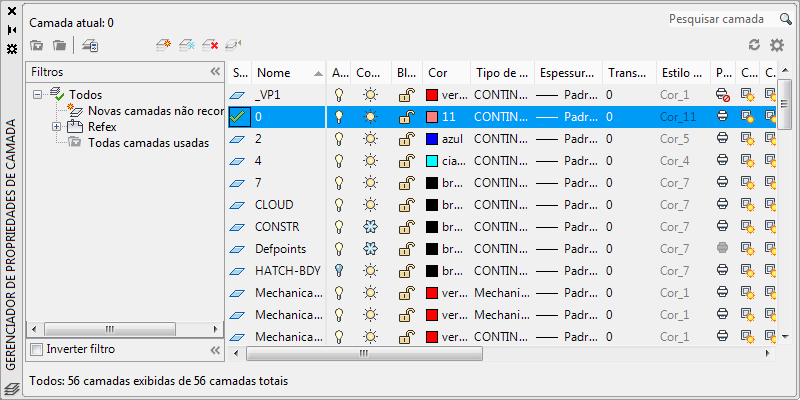

Gerenciador de propriedades de camada

Exibe uma lista das camadas no desenho e suas propriedades.

Você pode adicionar, excluir e renomear camadas, alterar suas propriedades, definir sobreposições de propriedades em viewports de layout e adicionar descrições de camada. O Gerenciador de propriedades de camada inclui um painel Filtros e um painel de lista de camadas. Os filtros de camada controlam quais camadas são exibidas na lista de camadas e também poderão ser usados para fazer alterações em várias camadas de cada vez.

O Gerenciador de propriedades de camada é sempre atualizado e exibe o estado atual das propriedades de camada e da seleção de filtros no espaço atual: espaço do modelo, um layout do espaço do papel ou no espaço do modelo em uma viewport de layout.

Lista de opções

As seguintes opções são exibidas.

Camada atual

Exibe o nome da camada atual.

A camada atual é exibida no canto superior esquerdo do Gerenciador de propriedades de camada. A camada atual também é indicada por uma marca de seleção verde na lista de camadas.

Pequisar por camada

Filtra a lista de camadas por nome, conforme você insere caracteres na caixa.

A opção "Pesquisar camada" está localizada no canto superior direito do Gerenciador de propriedades de camada.

Novo filtro de propriedade

Exibe a caixa de diálogo Propriedades de filtro de camada, onde você pode criar um filtro de camada baseado nas configurações e propriedades de camada.

Novo filtro de grupo

Cria um filtro de camada que contém camadas que você seleciona e arrasta até o filtro.

Gerenciador de estados de camada

Exibe o Gerenciador de estados de camada, onde você pode salvar as configurações atuais das propriedades de camadas em um estado de camada e restaurar essas configurações mais tarde.

Nova camada

Cria uma nova camada com um nome padrão que pode ser alterado imediatamente. A nova camada herda as propriedades da camada selecionada no momento na lista de camadas.

A nova camada é criada abaixo da última camada selecionada atualmente.

Nova camada de VP congelada em todas as viewports

Cria uma nova camada e a congela em todas as viewports de layout existentes. Este botão é acessível na guia Modelo ou guias layout.

Excluir camada

Exclui as camadas selecionadas. É possível excluir somente camadas às quais não foi feita referência. Camadas referenciadas incluem camadas 0 e DEFPOINTS, camadas contendo objetos (inclusive os objetos das definições de bloco), a camada atual e camadas dependentes de refex.

As camadas em um desenho parcialmente aberto também são consideradas referenciadas e não podem ser excluídas. Não se aplica ao AutoCAD LT.

Nota: Tome cuidado ao excluir camadas, caso esteja trabalhando em um desenho que faça parte de um projeto compartilhado ou em um desenho baseado em um conjunto de padrões de camadas.

Set Current

Define a camada selecionada como a camada atual. Novos objetos são criados automaticamente na camada atual. (variável de sistema CLAYER)

Linha de status - Localizada na parte inferior do Gerenciador de propriedades de camada

Exibe o nome do filtro atual, o número de camadas exibidas na vista em lista e o número de camadas no desenho.

Invert Filter

Exibe todas as camadas que não atendem aos critérios no filtro de camada selecionado.

Indicar camadas em uso

Mostra os ícones na lista de visualização para indicar se as camadas estão sento usadas. (variável de sistema SHOWLAYERUSAGE)

Se você desmarcar essa opção, limpe esta opção para melhorar o desempenho.

Atualizar

Atualiza a ordem da lista de camadas e as informações de status da camada.

Configurações

Exibe a caixa de diálogo Configurações de camada, onde você pode definir várias opções de exibição.

Painel Filtros

Exibe uma lista hierárquica de filtros de camada no desenho, que controlam as camadas listadas no Gerenciador de propriedades de camada. O nó superior, Todos, lista todas as camadas do desenho.

No painel Filtros, você pode executar as seguintes operações:

• Expandir um nó para ver os filtros agrupados. Clicar com o botão direito do mouse em um filtro de propriedade caixa de diálogo Novo filtro de propriedade para abrir Propriedades de filtro de camada e visualizar a definição do filtro.
• Clicar nos botões para controlar a exibição do painel Filtros.
• Quando o painel Filtros estiver recolhido, use o botão Filtro de camada (), no canto inferior esquerdo do Gerenciador de propriedades de camada, para exibir uma lista de filtros.

Filtros de camadas adicionais são exibidos nas seguintes circunstâncias:

• Se houver refexs anexadas ao desenho, um nó de refex exibirá os nomes de todas as refexs no desenho e em suas camadas. Os filtros de camada definidos nos arquivos refex não são exibidos.
• Se houver camadas que contenham sobreposições de propriedades, um nó Sobreposições do viewport exibirá essas camadas e as propriedades que contêm sobreposições. O filtro Sobreposições do viewport só é exibido quando o Gerenciador de propriedades de camada é acessado a partir da guia Layout.
• Se novas camadas foram adicionadas ao desenho desde a última avaliação da lista de camadas (dependendo da variável de sistema LAYERNOTIFY), um filtro Novas camadas não reconciliadas exibirá novas camadas que precisam ser reconciliadas.

Menu de atalho Filtros

Fornece comandos que devem ser aplicados às camadas incluídas nos filtros selecionados no painel Filtros, incluindo os filtros Todas e Todas as camadas usadas.

Visibility

Altera o estado de visibilidade das camadas nos filtros selecionados.

Lock

Controla o estado de bloqueio das camadas nos filtros selecionados.

Viewport

Na viewport de layout atual, controla a configuração de Congelamento de VP das camadas nos filtros selecionados.

Isolate Group

Congela todas as camadas que não são incluídas nos filtros selecionados.

• Todas as viewports. Em todas as viewports de layout, define Congelamento de VP para todas as camadas que não estão incluídas nos filtros selecionados. No espaço do modelo, congela todas as camadas que não estão no filtro selecionado, com exceção da camada atual.
• Somente viewport atual. Na viewport de layout atual, define Congelamento de VP para todas as camadas que não estão nos filtros selecionados. No espaço do modelo, desativa todas as camadas que não estão incluídas nos filtros selecionados, com exceção da camada atual.

Novo filtro de propriedades

Exibe a caixa de diálogo Propriedades de filtro de camada, onde você pode criar um novo filtro de propriedade de camada baseado em nomes de camada e configurações de propriedades da camada, como cor e estilo de plotagem.

Novo filtro de grupo

Cria um novo filtro de grupo de camada. Insira um novo nome. Selecione All filter ou qualquer outro filtro de camada na vista em árvore para exibir camadas na vista em lista e, em seguida, arraste as camadas da vista em lista para o novo filtro de grupo de camada na vista em árvore.

Convert to Group Filter

Converte o filtro de propriedade de camada selecionado em um filtro de grupo de camada.

Rename

Renomeia o filtro de camada selecionado.

Excluir

Remove o filtro de camada selecionado. Não é possível excluir os filtros Todas, Todas as camadas usadas ou Camada refex.

Properties

Exibe a caixa de diálogo Propriedades de filtro de camada, onde você pode modificar as definições dos filtros de propriedade de camada selecionados. Esta opção estará disponível apenas quando um filtro de propriedade de camada for selecionado.

Selecionar camadas

Adiciona ou substitui as camadas do filtro do grupo de camadas selecionado. Esta opção estará disponível apenas quando um filtro de grupo de camada for selecionado.

• Adicionar. Adiciona camadas do filtro do grupo de camadas selecionado a partir dos objetos selecionados no desenho.
• Substituir.Substitui as camadas do filtro do grupo de camadas selecionado pelas camadas dos objetos selecionados no desenho.

Painel Lista de camadas

Exibe camadas e filtros de camadas e suas propriedades e descrições.

Se um filtro de camada for selecionado no painel Filtros, o painel lista de camadas exibirá apenas as camadas daquele filtro de camada. O filtro Todos na vista em árvore exibe todas as camadas e filtros de camada no desenho. Quando um filtro de propriedade de camada for selecionado e nenhuma camada se ajustar a sua definição, a vista em lista estará vazia. Para modificar a propriedade de uma camada selecionada ou de todas as camadas em um filtro selecionado, clique no ícone da propriedade. Quando um ícone misto ou a opção “Varies” for exibida para um filtro de camada, a propriedade não é a mesma para todas as camadas do filtro.

Status

Indica o tipo de item: filtro de camada, camada em uso, camada vazia ou camada atual.

— Camada é a atual

— Camada está em uso

— Camada não está em uso

— Camada está em uso e uma substituição de propriedade está ativada em uma viewport de layout

— Camada não está em uso e uma substituição de propriedade está ativada em uma viewport de layout

Nota: Para melhorar o desempenho, esta coluna fica desativada por padrão, exibindo o ícone .

Nome

Exibe o nome da camada ou do filtro. Pressione F2 para inserir um nome novo.

On

Ativa e desativa as camadas selecionadas. Quando uma camada está ativada, ela fica visível e disponível para plotagem. Quando uma camada está desativada, ela fica invisível e não pode ser plotada, mesmo que a opção Plotar esteja ativada.

Freeze

Congela as camada selecionadas em todas as viewports, incluindo a guia Modelo. Você pode congelar camadas para melhorar o desempenho e reduzir o tempo de regeneração de desenhos complexos.

Objetos em camadas congeladas não são exibidos, plotados, escondidos ou regenerados.

Em desenhos compatíveis com modelagem 3D, elas não são renderizadas. Não se aplica ao AutoCAD LT.

Dica: Congele as camadas que você deseja que permaneçam invisíveis por longos períodos. Se você planeja alternar as configurações de visibilidade frequentemente, use a configuração Ativado/Desativado para evitar a regeneração do desenho. Você pode congelar ume camada em todas as viewports, no viewport de layout atual, ou em novas viewports de layout, conforme elas são criadas.

Lock

Bloqueia e desbloqueia as camadas selecionadas. Os objetos em uma camada bloqueada não poderão ser modificados

Cor

Altera a cor associada às camadas selecionadas. Clicar no nome da cor exibe a caixa de diálogo Selecionar cor.

Linetype

Altera o tipo de linha associado às camadas selecionadas. Clicar no nome de tipo de linha exibe a caixa de diálogo Selecionar tipo de linha.

Espessura de linha

Altera a espessura de linha associada a camadas selecionadas. Clicar no nome de espessura de linha exibe a caixa de diálogo Espessura de linha.

Transparência

Controla a visibilidade de todos os objetos na camada selecionada. Quando a transparência é aplicada em objetos individuais, a propriedade de transparência dos objetos sobrepõe a configuração de transparência da camada. Clicar no valor transparência exibe a caixa de diálogo transparência da camada.

Estilo de plotagem

Altera o estilo de plotagem associado a camadas selecionadas. Se você estiver trabalhando com estilos de plotagem dependentes de cor (Variável de sistema PSTYLEPOLICY definida como 1), não será possível alterar o estilo de plotagem associado a uma camada. Clicar no estilo de plotagem exibe a caixa de diálogo Selecionar estilo de plotagem.

Plotar

Controla se as camadas selecionadas são plotadas. Se a plotagem for desativada para uma camada, os objetos existentes nessa camada continuarão a ser exibidos. As camadas desativadas ou congeladas não serão plotadas, independentemente da configuração Plotar.

Novo congelamento VP

Congela camadas selecionadas em novas viewports de layout. Por exemplo, o congelamento da camada DIMENSIONS em todas as novas viewports restringe a apresentação de cotas nessa camada em todas as viewports de layout recém-criadas, mas não afeta a camada DIMENSIONS nas viewports que já existiam. Se você então cria uma viewport que requer cotas, você pode substituir a configuração padrão alterando a configuração da viewport atual.

VP Linetype (somente disponível por meio de uma guia layout)

Congela camadas selecionadas no viewport de layout atual. Você pode congelar ou descongelar camadas no viewport de layout atual sem afetar a visibilidade da camada em outras viewports.

VP Freeze é uma sobreposição para configuração Thaw no desenho. Isto é, você pode congelar uma camada no viewport ativa se ela estiver descongelada no desenho, mas você não pode descongelar uma camada no viewport ativa se ela estiver congelada ou desativada no desenho. Uma camada não fica visível quando está definida como Desativada ou Frozen no desenho.

VP Color (somente disponível por meio de uma guia de layout).

Define uma sobreposição para a cor associada com a camada selecionado para a viewport de layout ativa.

VP Linetype (somente disponível por meio de uma guia de layout)

Define uma sobreposição para o tipo de linha associado com a camada selecionada para a viewport de layout ativa.

VP Lineweight (somente disponível por meio de uma guia de layout)

Define uma sobreposição para a espessura de linha associada com a camada selecionada para a viewport de layout ativa.

Transparência VP (somente disponível por meio de uma guia de layout)

Define uma sobreposição para a transparência associada com a camada selecionada para a viewport de layout ativa.

Estilo de plotagem VP (somente disponível por meio de uma guia de layout)

Define uma sobreposição para o estilo de plotagem associado com a camada selecionada para a viewport de layout ativa. As configurações de sobreposição não são visíveis na viewport ou plotadas quando o estilo visual no desenho é definido para Conceptual ou Realistic. Se você estiver trabalhando com estilos de plotagem dependentes de cor (a variável de sistema PSTYLEPOLICY definida como 1), não poderá definir uma sobreposição de estilo de plotagem.

Descrição

(Opcional) Descreve a camada ou o filtro de camada.

Menu de atalhos da visualização em lista

Fornece opções para modificar a lista e modificar camadas e filtros de camada selecionados.

Column Label Shortcut Menu

Column Names

Lista todas as colunas por nome. Colunas que estão marcadas indica que são exibidas. Nomes de colunas ocultas não marcadas. VP Freeze, VP Color, VP Linetype, VP Lineweight e Estilo de plotagem VP somente estão disponíveis quando a viewport de layout está ativa.

Customize

Exibe a caixa de diálogo Personalizar colunas da camada, onde é possível especificar quais colunas são ocultas ou exibidas.

Maximize All Columns

Maximiza todas as colunas para a largura dos cabeçalhos de coluna e o conteúdo dos dados. Esta opção está disponível no menu de atalho que é exibido quando você clica com o botão direito no cabeçalho da coluna.

Maximize Column

Altera a largura da coluna para maximizar a exibição do conteúdo da coluna. Esta opção está disponível no menu de atalho que é exibido quando você clica com o botão direito no cabeçalho da coluna.

Optimize all columns

Altera a largura de todas as colunas para maximizar a exibição do conteúdo de todas as colunas. Esta opção está disponível no menu de atalho que é exibido quando você clica com o botão direito no cabeçalho da coluna.

Optimize column

Altera a largura de uma coluna para maximizar a exibição do conteúdo da coluna. Esta opção está disponível no menu de atalho que é exibido quando se clica com o botão direito no cabeçalho da coluna.

Freeze column (ou Unfreeze column)

Congela (ou descongela) a coluna e quaisquer colunas à esquerda. Esta opção está disponível no menu de atalho quando se clica com o botão direito no cabeçalho da coluna.

Restore All Columns to Defaults

Restaura todas as colunas para sua exibição padrão e configurações de largura. Esta opção está disponível no menu de atalho quando você clica com o botão direito no cabeçalho da coluna.

Menu de atalho de camada

Show Filter Tree

Exibe o painel Filtros de camada. Desmarque esta opção para ocultar o painel.

Mostrar filtros na lista de camadas

Exibe os filtros de camada na parte superior do painel lista de camadas. Desmarque esta opção para exibir apenas camadas no painel lista de camadas.

Set Current

Define a camada selecionada como a camada atual. (variável de sistema CLAYER)

Nova camada

Cria uma nova camada. Você pode editar o nome de camada padrão imediatamente. A uma nova camada herdará as propriedades da camada atualmente selecionada na lista de camadas (cor, estado ativado e desativado e assim por diante).

Renomear camada

Altera o nome da camada.

Excluir camada

Exclui camadas selecionadas do arquivo de desenho. É possível excluir somente camadas às quais não foi feita referência. As camadas referenciadas incluem camadas 0, DEFPOINTS, camadas que contêm objetos (incluindo os objetos das definições de bloco), a camada atual e as camadas dependentes de refex.

Nota: Tome cuidado ao excluir camadas, caso esteja trabalhando em um desenho que faça parte de um projeto compartilhado ou em um desenho baseado em um conjunto de padrões de camadas.

Change Description

Adiciona uma descrição ou altera o texto na descrição da camada selecionada ou, se filtros de camadas forem exibidos na lista de camadas, um filtro de camada. A descrição de um filtro é adicionada ao filtro e a todas as camadas do filtro.

Remove from Group Filter

Remove as camadas selecionadas do filtro de grupo de camadas que está selecionado no painel Filtros.

Reconciliar camada

Remove novas camadas do filtro Novas camadas não-reconciliadas. Esta opção só estará disponível somente quando todas as camadas não reconciliadas forem selecionadas.

Remover sobreposições de Viewport do...

Remove uma única sobreposição de propriedade ou todas as sobreposições de propriedade em camada selecionadas (ou todas as camadas) para a viewport atual ou todas as viewports. Diferentes opções são exibidas em um menu desdobrável dependendo da posição do cursor quando o menu de atalho é acessado. Para remover uma única sobreposição de propriedade, clique com o botão direito do mouse na sobreposição de propriedade. Esta opção só está disponível em viewports de layout.

Nova camada congelada em todas as viewports

Cria uma nova camada e a congela em todas as viewports de layout existentes e novas viewports.

VP Congelar camada em todas as viewports

Congela a camada selecionada em todas as viewports de layout existentes e em novas viewports.

VP Descongelar camada em todas as viewports

Descongela a camada selecionada em todas as viewports de layout existentes e em novas viewports.

Isolar camadas selecionadas

Desativa todas as camadas, exceto a camada selecionada.

Mesclar camada(s) selecionada(s) com...

Combina as camadas selecionadas em uma camada especificada. Os objetos nas camadas selecionadas são movidos para a nova camada e herdam as propriedades.

Selecionar todos

Seleciona tudo que está exibido na vista em lista.

Limpar todos

Remove a seleção de todos os itens na lista de camadas.

Selecionar todas menos a atual

Seleciona tudo que está exibido na vista em lista, exceto a camada atual.

Inverter seleção

Seleciona tudo que está exibido na vista em lista, exceto os itens que estão selecionados atualmente.

Inverter filtro de camada

Exibe todas as camadas que não atendem ao critério no filtro de propriedade de camada selecionado.

Filtros de camada

Exibe uma lista de filtros de camada, incluindo Todas e Todas as camadas usadas. Clique em um filtro para aplicá-lo à lista de camadas.

Salvar estados de camada

Salva as configurações de camada atuais em um estado de camada especificado.

Restaurar estado de camada

Exibe o Gerenciador de estados de camada, onde você pode selecionar um estado de camada que deseja restaurar. Esta operação restaura somente as configurações de propriedade e de estado de camada que foram especificadas no Gerenciador de estados de camada quando o estado de camada foi salvo.
