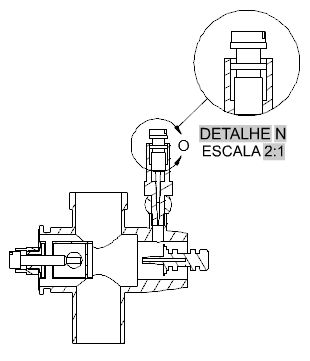

Para criar uma vista de detalhe com um limite circular

É possível gerar vistas para detalhe partindo de vistas de desenho da documentação do modelo.

  1. Clique na guia Layoutpainel Criar vistamenu suspenso DetalheCircular. Pesquisa
  2. Clique na vista que deseja utilizar como a vista principal.
    Dica: O formato da vista de detalhe é controlado pelo estilo de vista de detalhe atual. É possível substituir estas configurações usando a guia contextual da faixa de opções da criação da vista de detalhe. Por exemplo, é possível especificar o identificador da vista de detalhe, a escala e a visibilidade da legenda da vista de detalhe.
  3. Clique na área de desenho para definir o centro da área a ser ampliada.
    Nota: Se a opção inferir restrições estiver ativada, (CONSTRAINTINFER=1), uma restrição coincidente será aplicada a esse ponto.
  4. Clique para especificar o diâmetro da área a ser ampliada. O identificador da vista de detalhe é inserido na posição onde é clicada e uma visualização prévia da vista de detalhe é exibida no cursor.
    Nota: Se necessário, é possível reposicionar o identificador após criar a vista de detalhe.
  5. Mova a visualização prévia para a localização apropriada e clique para inserir a vista.
