Lista de camadas pré-definidas e os objetos atribuídos à essa camada.
| Camada | Definição |
|---|---|
| AMC_Contour |
Mapas dos Objetos: Contorno 1, Contorno 2, Contorno 3, Contorno 4. |
| AMC_Centerline |
Mapas dos Objetos: Linha de centro; Linha de centro, fina; Círculo de furo; Círculo de furo, fino; Círculo de referência para engrenagens de rodas dentadas; Círculo de referência para engrenagens de rodas dentadas, fino. |
| AMC_Break_Line |
Mapas para objetos: Linha curta de interrupção; Linha de interrupção |
| AMC_Thread |
Mapas aos objetos: Linha de rosca. |
| AMC_Hidden |
Mapas dos objetos: Linha oculta; Linha oculta, Fina. |
| AMC_Construction |
Mapas dos objetos: Linha de construção. |
| AMC_Section_Line |
Mapas do objeto: Vista de corte/plano de visualização |

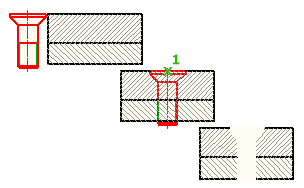

| AMC_Contour_BHII | Camada reservada para desenhar contornos que tornam os objetos subjacentes e sobrepostos em invisíveis em uma situação de ocultamento. Por exemplo, se o contorno de um parafuso é colocado na camada AMC_Contorno_BHII no Editor de conteúdo, ao inserir o parafuso em um desenho, os objetos subjacentes e sobrepostos como linhas e hachuras são ocultados pelo contorno do parafuso. |

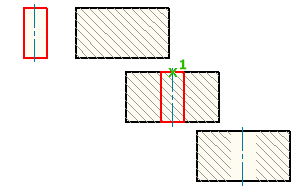

| AMC_Contour_BHIU | Camada reservada para desenhar contornos que convertem os objetos subjacentes em invisíveis e conservam os objetos sobrepostos, sem mudanças, em uma situação de ocultamento. Por exemplo, se o contorno de um furo é colocado na camada AMC_Contorno_BHIU do Editor de conteúdo, ao inserir o furo em um desenho, os objetos subjacentes como linhas e hachuras são ocultadas pelo contorno do furo. Os objetos sobrepostos permanecem visíveis. |
| AMC_Dimension |
Mapas do objeto: Linha de cota/extensão. |
| AMC_Text_Medium |
Mapas do objeto: Meio de texto |
| AMC_Contour_BHII_Invisível |

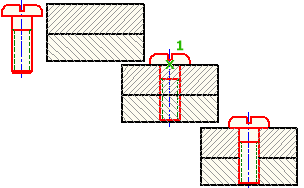

 Por exemplo, se o contorno de um parafuso é colocado na camada AMC_Contorno_BHII_Invisível do Editor de conteúdo, ao inserir o parafuso em um desenho, os objetos subjacentes e sobrepostos como linhas e hachuras são invisíveis, como também o contorno do parafuso. |
| AMC_Contour_BHIU_Invisível |
 Por exemplo, se o contorno de um furo é colocado na camada AMC_Contorno_BHIU_Invisível do Editor de conteúdo, ao inserir o furo em um desenho, os objetos subjacentes como linhas e hachuras são invisíveis, como o contorno do furo. Os objetos sobrepostos seguem visíveis. |
