Calcula o momento de inércia de um contorno fechado.
Pesquisa
Resumo

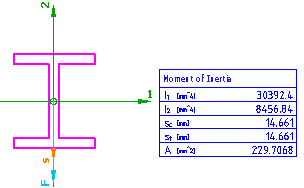

A seção transversal no desenho é selecionada e a direção da força de carga é especificada antes de iniciar o cálculo. Em seguida, ele calcula a localização do centro de gravidade, a direção do momento de eixos principais, momentos de inércia ao longo de dois eixos, o momento de inércia efetivo e o ângulo de deflexão.
Lista de prompts
Os seguintes prompts são exibidos.
- Ponto interno
- Seleciona um ponto dentro da seção transversal. O sistema localiza automaticamente os contornos externo e interno delimitados na área definida pela seção transversal.
- Área corretamente preenchida
- Solicita confirmação para determinar se a área preenchida está na área correta.
- Direção das forças de carga
- Especifica a direção na qual são aplicadas forças.
- Descrição
- Especifica uma descrição para o bloco de momento de inércia.
- Ponto de inserção
- Especifica onde inserir o bloco de momento de inércia na área de desenho.
- Desenhar eixos principais de qualquer maneira
- Solicita confirmação se o sistema deve desenhar os eixos principais. Essa opção será exibida se o objeto selecionado for rotacionalmente simétrico e o sistema não puder determinar os eixos principais sem ambiguidade.
