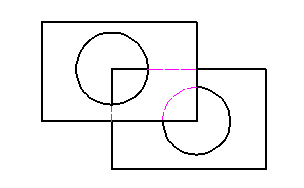

Desenha linhas ocultas para representar arestas ocultas ao especificar os objetos que são situados na frente e atrás.
Resumo
Ao sobrepor ou mover objetos que fazem parte de uma "situação de ocultamento" criada com este comando, as linhas ocultas são atualizadas automaticamente. Uma situação de ocultamento pode conter múltiplos níveis de sobreposição.
Uma vez que sejam selecionados tais objetos, AMSHIDE seleciona automaticamente objetos para o plano de fundo. Se o número de objetos de plano de fundo for muito grande, será solicitado que selecione objetos para o plano de fundo na caixa de diálogo Situação de ocultamento.
A caixa de diálogo Situação de ocultamento permite:
- Criar níveis adicionais para situações de ocultamento que sejam mais complexas do que as situações de dois níveis (primeiro plano e plano de fundo somente).
- Mover objetos de um nível a outro.
- Adicionar/remover objetos em níveis.
Selecione os objetos que deseja utilizar em primeiro plano. Os objetos em primeiro plano válidos incluem blocos, vistas de componente, pastas e qualquer contorno fechado criado com linhas, arcos e círculos que sejam localizados dentro ou fora da estrutura do Mechanical. Ao selecionar um objeto de estrutura do Mechanical, preste atenção à dica de ferramentas. A dica de ferramentas indica se selecionará uma geometria elementar ou um objeto de estrutura do Mechanical.
Exemplos:

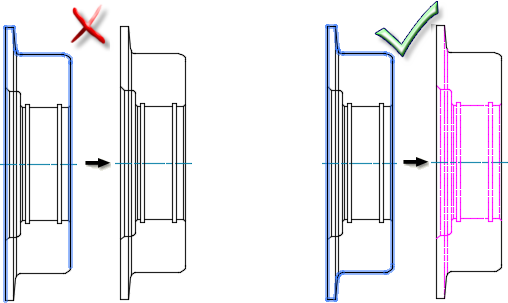

A geometria em primeiro plano deve conter no mínimo um contorno fechado para criar uma situação de ocultamento.
O programa determina os objetos em primeiro plano em função do conjunto de seleção inicial do usuário. Podem ser adicionados objetos em primeiro plano a uma situação de ocultamento ou removidos da mesma.

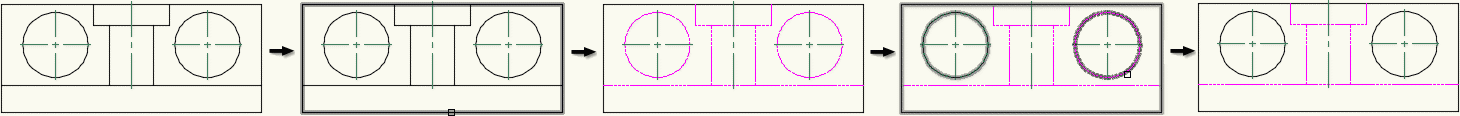

Neste exemplo, o operador cria uma situação de ocultamento mas deve editar o conjunto de objetos de plano de fundo. O operador utiliza a caixa de diálogo Situação de ocultamento para remover dois dos furos do conjunto de objetos de plano de fundo.
Lista de prompts
Os seguintes prompts são exibidos.
- Selecionar objetos do primeiro plano
- Especifica os objetos que estarão em primeiro plano.
Os objetos em primeiro plano válidos incluem blocos, vistas de componente, pastas e qualquer contorno fechado criado com linhas, arcos e círculos que sejam localizados dentro ou fora da estrutura do Mechanical. Ao selecionar um objeto de estrutura do Mechanical, preste atenção à dica de ferramentas. A dica de ferramentas indica se selecionará uma geometria elementar ou um objeto de estrutura do Mechanical.
Quando for confirmado o conjunto de seleção do primeiro plano, o programa criará automaticamente o conjunto de seleção do plano de fundo em função dos objetos do primeiro plano. Uma vez criado o conjunto, o AutoCAD Mechanical exibe a caixa de diálogo Situação de ocultamento.
Nota: Você não pode selecionar objetos restringidos para uma situação de ocultamento.
